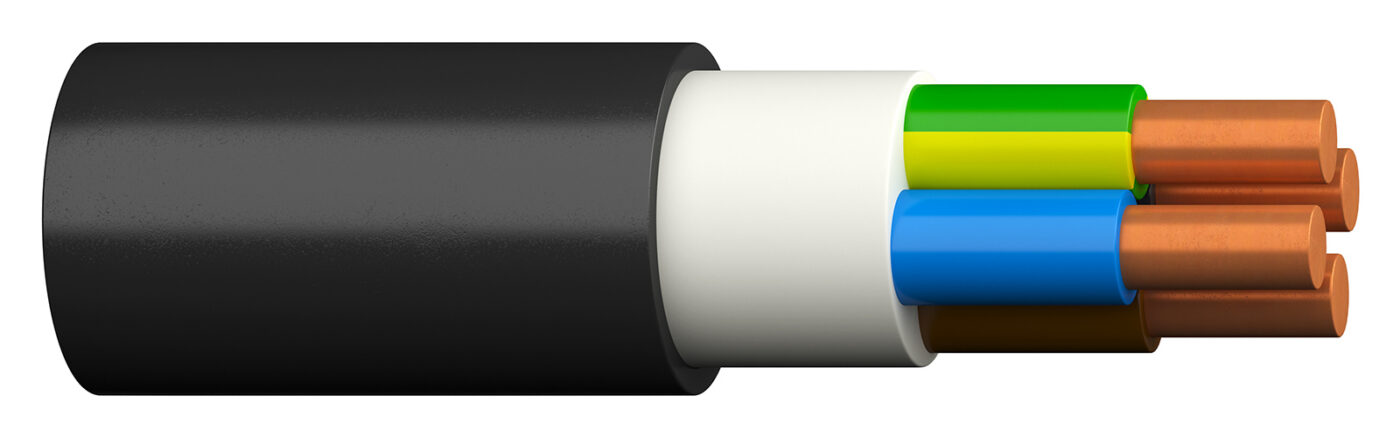

XPUJ-HF D 500V
Kirjeldus
Halogeenivaba isekustuv kaabel. Tulekahju korral tekib vähe suitsu (hõlbustamaks evakuatsiooni) ning eralduvad gaasid ei kahjusta elektroonikaseadmeid. Kohtkindlaks paigalduseks- sise ja välitingimustes ning krohvi alla. Kaabel on UV-kindel.
Tooteinfo (8)
| Tootenr. | Konstruktsioon | Juhi kategooria | Koos kaitsejuhiga | Väliskatte värvus | Kaal [kg/km] | DoP nr. | Tooteleht |
|---|---|---|---|---|---|---|---|
| 20233664 | 2×1,5 | Klass 1 = plank | Ei | Must | 90 | 1010170 | |
| 20233666 | 2×2,5 | Klass 1 = plank | Ei | Must | 121 | 1010170 | |
| 20232881 | 3G1,5 | Klass 1 = plank | Jah | Must | 102 | 1010170 | |
| 20232891 | 3G2,5 | Klass 1 = plank | Jah | Must | 141 | 1010170 | |
| 20232885 | 4G1,5 | Klass 1 = plank | Jah | Must | 124 | 1010170 | |
| 20232895 | 4G2,5 | Klass 1 = plank | Jah | Must | 169 | 1010170 | |
| 20232888 | 5G1,5 | Klass 1 = plank | Jah | Must | 148 | 1010170 | |
| 20232897 | 5G2,5 | Klass 1 = plank | Jah | Must | 209 | 1010170 |
Konstruktsioon
| Voolujuhi materjal | Vask |
|---|---|
| Juhi pind | Paljas |
| Juhi isolatsioonimaterjal | XLPE |
| Soonte tähistus vastavalt HD 308 S2 | Jah |
| Välismantli materjal | Halogeenivaba polümeer |
Kasutusomadused
| Juhi suurim temperatuur [°C] | 70 |
|---|---|
| UV-kindel | Jah |
| Min. käsitlustemperatuur [°C] | -15 |
| Painderaadius (loogika) | EVS-EN 50565-1 |
Põlemisomadused
| Tuld hülgav | Vastavalt EN/IEC 60332-1-2 |
|---|---|
| Halogeenivaba | vastavalt IEC/EN 60754-1/2 |
| Halogeenivaba (vastavalt IEC 60754-2) | Jah |
| Väike suitsueraldus (vastavalt IEC 61034-2) | Jah |
| Tulereaktsiooni klass vastavalt EN 13501-6 | Dca |
| Suitsu teke vastavalt EN 13501-6 | s2 |
| Põlevad tilgad/osakesed vastavalt EN 13501-6 | d2 |
| Happesus vastavalt EN 13501-6 | a2 |
| UV kindel | Jah |
Mehhaanilised ja elektrilised andmed (8)
| Tootenr. | Konstruktsioon | Välisläbimõõt, ligikaudne [mm] | Kaal [kg/km] | Soone takistus 20°C juures [Ohm/km] | Koormusvool [A] |
|---|---|---|---|---|---|
| 20233664 | 2×1,5 | 7.5 | 90 | 12.1 | 15 |
| 20233666 | 2×2,5 | 8.3 | 121 | 7.41 | 20 |
| 20232881 | 3G1,5 | 7.8 | 102 | 12.1 | 15 |
| 20232891 | 3G2,5 | 8.7 | 141 | 7.41 | 20 |
| 20232885 | 4G1,5 | 8.5 | 124 | 12.1 | 14 |
| 20232895 | 4G2,5 | 9.4 | 169 | 7.41 | 19 |
| 20232888 | 5G1,5 | 9.3 | 148 | 12.1 | 14 |
| 20232897 | 5G2,5 | 10.4 | 209 | 7.41 | 19 |
