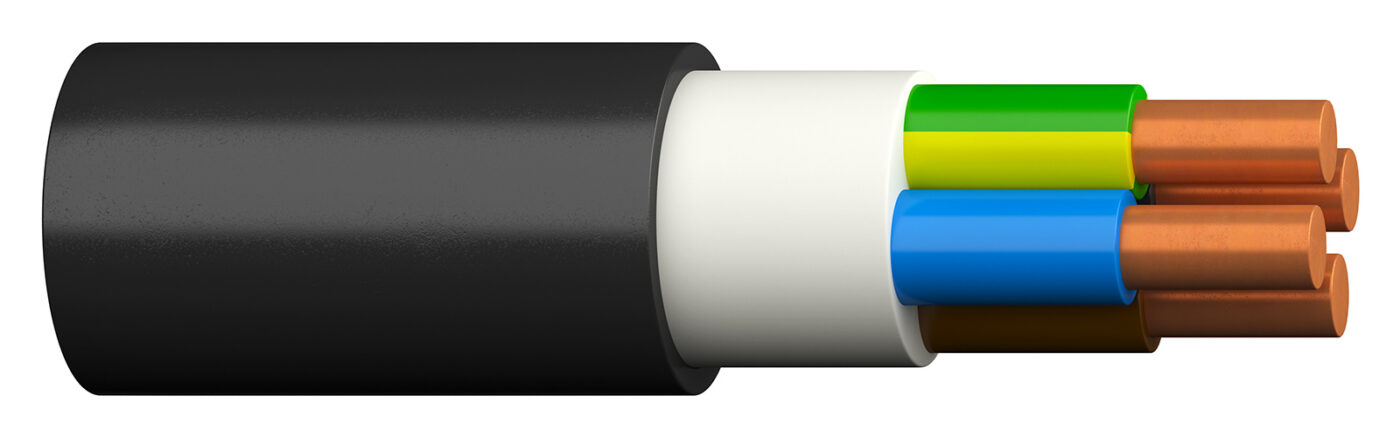

XPUJ 500V
Kirjeldus
Kohtkindlaks pinnapealseks paigalduseks sise- ja välitingimustes ning krohvi alla.
Tooteinfo (9)
| Tootenr. | Konstruktsioon | Juhi kategooria | Koos kaitsejuhiga | Väliskatte värvus | Kaal [kg/km] | DoP nr. | Tooteleht |
|---|---|---|---|---|---|---|---|
| 20167472 | 2×1,5 | Klass 1 = plank | Ei | Must | 84 | 1002810 | |
| 20167474 | 2×2,5 | Klass 1 = plank | Ei | Must | 114 | 1002810 | |
| 20161050 | 3G1,5 | Klass 1 = plank | Jah | Must | 98 | 1002810 | |
| 20221818 | 3×1,5 | Klass 1 = plank | Ei | Must | 100 | 1002810 | |
| 20161443 | 3G2,5 | Klass 1 = plank | Jah | Must | 138 | 1002810 | |
| 20161441 | 4G1,5 | Klass 1 = plank | Jah | Must | 119 | 1002810 | |
| 20161444 | 4G2,5 | Klass 1 = plank | Jah | Must | 167 | 1002810 | |
| 20161442 | 5G1,5 | Klass 1 = plank | Jah | Must | 143 | 1002810 | |
| 20161445 | 5G2,5 | Klass 1 = plank | Jah | Must | 203 | 1002810 |
Konstruktsioon
| Voolujuhi materjal | Vask |
|---|---|
| Juhi pind | Paljas |
| Juhi isolatsioonimaterjal | XLPE |
| Soonte tähistus vastavalt HD 308 S2 | Jah |
| Välismantli materjal | Polüvinüülkloriid (PVC) |
Kasutusomadused
| Juhi suurim temperatuur [°C] | 70 |
|---|---|
| UV-kindel | Jah |
| Min. käsitlustemperatuur [°C] | -15 |
| Painderaadius (loogika) | EVS-EN 50565-1 |
Põlemisomadused
| Tuld hülgav | Vastavalt EN/IEC 60332-1-2 |
|---|---|
| Tulereaktsiooni klass vastavalt EN 13501-6 | Eca |
| UV kindel | Jah |
Mehhaanilised ja elektrilised andmed (9)
| Tootenr. | Konstruktsioon | Välisläbimõõt, ligikaudne [mm] | Kaal [kg/km] | Soone takistus 20°C juures [Ohm/km] | Koormusvool [A] |
|---|---|---|---|---|---|
| 20167472 | 2×1,5 | 7.5 | 84 | 12.1 | 15 |
| 20167474 | 2×2,5 | 8.3 | 114 | 7.41 | 20 |
| 20161050 | 3G1,5 | 7.8 | 98 | 12.1 | 15 |
| 20221818 | 3×1,5 | 8.7 | 100 | 12.1 | 15 |
| 20161443 | 3G2,5 | 8.7 | 138 | 7.41 | 20 |
| 20161441 | 4G1,5 | 8.5 | 119 | 12.1 | 14 |
| 20161444 | 4G2,5 | 9.4 | 167 | 7.41 | 19 |
| 20161442 | 5G1,5 | 9.3 | 143 | 12.1 | 14 |
| 20161445 | 5G2,5 | 10.4 | 203 | 7.41 | 19 |
