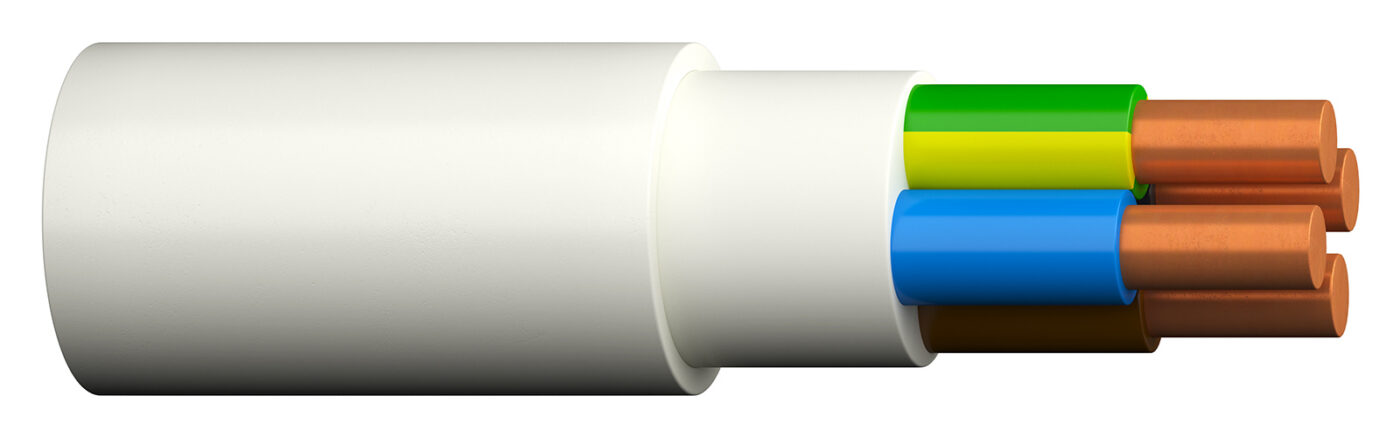

XPJ-HF C-PRO
Kirjeldus
Halogeenivaba isekustuv kaabel. Tulekahju korral tekib vähe suitsu (hõlbustamaks evakuatsiooni) ning eralduvad gaasid ei kahjusta elektroonikaseadmeid. Kohtkindlaks paigalduseks sise- ja välitingimustes, kuid mitte pinnasesse. Sobiv paigaldamiseks krohvi alla. Välipaigaldusel on soovitatav kaitsta kaablit otsese päikesekiirguse eest.
Avasta E Path: baltics.prysmian.com/ee/e-path
Tooteinfo (19)
| Tootenr. | Konstruktsioon | Juhi kategooria | Koos kaitsejuhiga | Väliskatte värvus | Kaal [kg/km] | DoP nr. | Tooteleht |
|---|---|---|---|---|---|---|---|
| 20235956 | 2×1,5 | Klass 1 = plank | Ei | Valge | 90 | 1011132 | |
| 20235958 | 2×2,5 | Klass 1 = plank | Ei | Valge | 125 | 1011132 | |
| 20235965 | 3G1,5 | Klass 1 = plank | Jah | Valge | 105 | 1011132 | |
| 20235957 | 3×1,5 | Klass 1 = plank | Ei | Valge | 105 | 1011132 | |
| 20235967 | 3G2,5 | Klass 1 = plank | Jah | Valge | 140 | 1011132 | |
| 20235959 | 3×2,5 | Klass 1 = plank | Ei | Valge | 140 | 1011132 | |
| 20235984 | 3G4 | Klass 1 = plank | Jah | Valge | 235 | 1011132 | |
| 20235986 | 3G6 | Klass 1 = plank | Jah | Valge | 305 | 1011132 | |
| 20235987 | 3G10 | Klass 1 = plank | Jah | Valge | 445 | 1011132 | |
| 20235966 | 4G1,5 | Klass 1 = plank | Jah | Valge | 125 | 1011132 | |
| 20235968 | 4G2,5 | Klass 1 = plank | Jah | Valge | 170 | 1011132 | |
| 20235985 | 4G4 | Klass 1 = plank | Jah | Valge | 285 | 1011132 | |
| 20235988 | 4G6 | Klass 1 = plank | Jah | Valge | 375 | 1011132 | |
| 20235989 | 4G10 | Klass 1 = plank | Jah | Valge | 555 | 1011132 | |
| 20235976 | 5G1,5 | Klass 1 = plank | Jah | Valge | 150 | 1011132 | |
| 20235978 | 5G2,5 | Klass 1 = plank | Jah | Valge | 210 | 1011132 | |
| 20235990 | 5G4 | Klass 1 = plank | Jah | Valge | 340 | 1011132 | |
| 20235991 | 5G6 | Klass 1 = plank | Jah | Valge | 460 | 1011132 | |
| 20235992 | 5G10 | Klass 1 = plank | Jah | Valge | 680 | 1011132 |
Konstruktsioon
| Voolujuhi materjal | Vask |
|---|---|
| Juhi pind | Paljas |
| Juhi isolatsioonimaterjal | XLPE |
| Soonte tähistus vastavalt HD 308 S2 | Jah |
| Välismantli materjal | Halogeenivaba polümeer |
Kasutusomadused
| Juhi suurim temperatuur [°C] | 70 |
|---|---|
| UV-kindel | Ei |
| Min. käsitlustemperatuur [°C] | -15 |
| Painderaadius (loogika) | EVS-EN 50565-1 |
Põlemisomadused
| Tuld hülgav | Vastavalt EN/IEC 60332-1-2 |
|---|---|
| Halogeenivaba | vastavalt IEC/EN 60754-1/2 |
| Halogeenivaba (vastavalt IEC 60754-2) | Jah |
| Väike suitsueraldus (vastavalt IEC 61034-2) | Jah |
| Tulereaktsiooni klass vastavalt EN 13501-6 | Cca |
| Suitsu teke vastavalt EN 13501-6 | s1 |
| Põlevad tilgad/osakesed vastavalt EN 13501-6 | d1 |
| Happesus vastavalt EN 13501-6 | a1 |
Mehhaanilised ja elektrilised andmed (19)
| Tootenr. | Konstruktsioon | Välisläbimõõt, ligikaudne [mm] | Kaal [kg/km] | Soone takistus 20°C juures [Ohm/km] | Koormusvool [A] |
|---|---|---|---|---|---|
| 20235956 | 2×1,5 | 7.7 | 90 | 12.1 | 15 |
| 20235958 | 2×2,5 | 8.5 | 125 | 7.41 | 20 |
| 20235965 | 3G1,5 | 7.9 | 105 | 12.1 | 15 |
| 20235957 | 3×1,5 | 7.9 | 105 | 12.1 | 15 |
| 20235967 | 3G2,5 | 9 | 140 | 7.41 | 20 |
| 20235959 | 3×2,5 | 9 | 140 | 7.41 | 20 |
| 20235984 | 3G4 | 11.5 | 235 | 4.61 | 27 |
| 20235986 | 3G6 | 13 | 305 | 3.08 | 34 |
| 20235987 | 3G10 | 16 | 445 | 1.83 | 46 |
| 20235966 | 4G1,5 | 8.7 | 125 | 12.1 | 14 |
| 20235968 | 4G2,5 | 9.6 | 170 | 7.41 | 19 |
| 20235985 | 4G4 | 12.5 | 285 | 4.61 | 24 |
| 20235988 | 4G6 | 14 | 375 | 3.08 | 31 |
| 20235989 | 4G10 | 17 | 555 | 1.83 | 41 |
| 20235976 | 5G1,5 | 9.3 | 150 | 12.1 | 14 |
| 20235978 | 5G2,5 | 10.4 | 210 | 7.41 | 19 |
| 20235990 | 5G4 | 13 | 340 | 4.61 | 24 |
| 20235991 | 5G6 | 15 | 460 | 3.08 | 31 |
| 20235992 | 5G10 | 19 | 680 | 1.83 | 41 |
