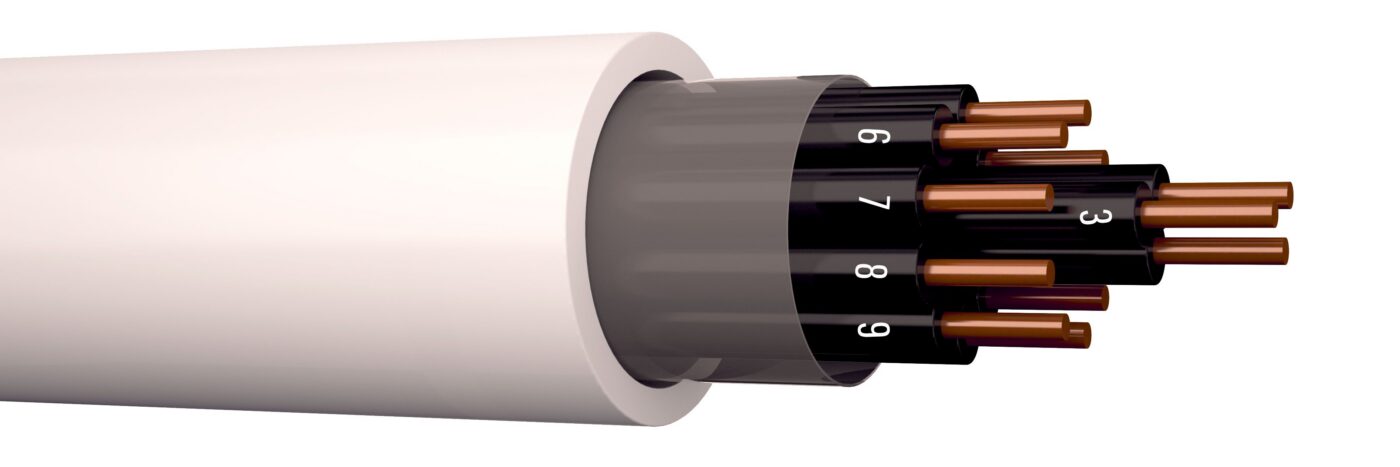

MMO-HF C-PRO 750V

Kirjeldus

Kasutatakse elektriseadmete juhtimis-, mõõtmis- ja signalisatsiooniahelates. Kohtkindlaks paigalduseks sise- ja välitingimustes, kuid mitte pinnasesse. Sobib kasutamiseks olukordades, kus on vaja isoleeritud juhtmeid, mille suitsueraldus on tulekahju korral väike. Välispaigaldusel on vajalik kaitse päikesekiirte eest.

Avasta E Path: baltics.prysmian.com/ee/e-path

Tooteinfo (7)

Tootenr.	Konstruktsioon	Juhi kategooria	Koos kaitsejuhiga	Väliskatte värvus	Kaal [kg/km]	DoP nr.	Tooteleht
20220069	7G1,5	Klass 1 = plank	Jah	Valge	220	1003302
20214031	7G2,5	Klass 1 = plank	Jah	Valge	320	1003302
20206462	12X1,5	Klass 1 = plank	Ei	Valge	350	1003302
20220068	12X2,5	Klass 1 = plank	Ei	Valge	500	1003302
20234722	19X1,5	Klass 1 = plank	Ei	Valge	500	1003302
20234723	19X2,5	Klass 1 = plank	Ei	Valge	750	1003302
20218119	27X1,5	Klass 1 = plank	Ei	Valge	700	1003302

Konstruktsioon

Voolujuhi materjal	Vask
Juhi pind	Paljas
Juhi isolatsioonimaterjal	Halogeenivaba polümeer
Välismantli materjal	Halogeenivaba polümeer

Kasutusomadused

Juhi suurim temperatuur [°C]	70
Soone lühisvoolu temperatuur (maks) [°C]	160
Min. töötemperatuur kohtkindlalt [°C]	-40
UV-kindel	Jah
Min. käsitlustemperatuur [°C]	-20
Painderaadius (loogika)	10x OD

Põlemisomadused

Tuld hülgav	Vastavalt EN 13501-6
Halogeenivaba	Jah
Tulereaktsiooni klass vastavalt EN 13501-6	Cca
Suitsu teke vastavalt EN 13501-6	s1
Põlevad tilgad/osakesed vastavalt EN 13501-6	d1
Happesus vastavalt EN 13501-6	a1
UV kindel	Jah

Mehhaanilised ja elektrilised andmed (7)

Tootenr.	Konstruktsioon	Välisläbimõõt, ligikaudne [mm]	Kaal [kg/km]	Soone takistus 20°C juures [Ohm/km]	Koormusvool [A]
20220069	7G1,5	12	220	12.1
20214031	7G2,5	14	320	7.41
20206462	12X1,5	15	350	12.1
20220068	12X2,5	18	500	7.41
20234722	19X1,5	18	500	12.1
20234723	19X2,5	21	750	7.41
20218119	27X1,5	21	700	12.1
