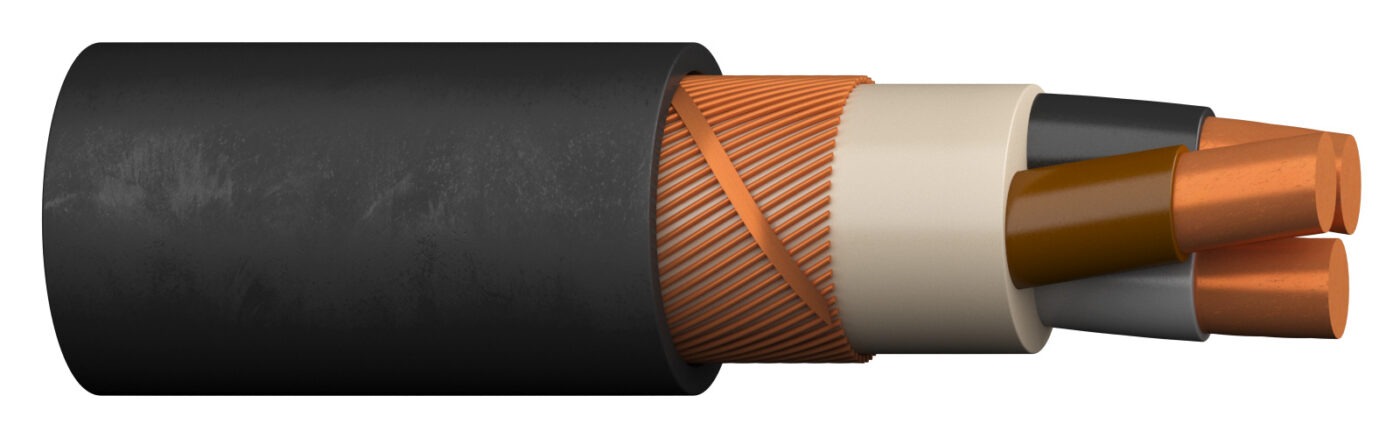

MCMK-HF C-PRO 1KV ROUND

Kirjeldus

Halogeenivaba jõukaabel kohtkindlaks paigalduseks sise- ja välistingimustes ning pinnasesse. Samuti sobib paigaldamiseks ehitustarinditesse, näiteks otse betooni. Ei sobi paigaldamiseks EMC varjestust nõudvatesse tingimustesse (vt MCCMK).

Avasta E Path: baltics.prysmian.com/ee/e-path

Tooteinfo (10)

Tootenr.	Konstruktsioon	Juhi kategooria	Koos kaitsejuhiga	Kaal [kg/km]	Välisläbimõõt, ligikaudne [mm]	Min. painderaadius paigaldusel [mm]	DoP nr.	Tooteleht
20204225	2X1,5/1,5	Klass 1 = plank	Jah	190	12	150	1001570
20204227	2X2,5/2,5	Klass 1 = plank	Jah	230	13	160	1001570
20204221	2X6/6	Klass 1 = plank	Jah	370	15	190	1001570
20204235	2X10/10 RM	Klass 2 = kiuline	Jah	580	18	230	1001570
20204236	2X16/16 RM	Klass 2 = kiuline	Jah	800	21	250	1001570
20204229	4X1,5/1,5	Klass 1 = plank	Jah	220	13	160	1001570
20204231	4X2,5/2,5	Klass 1 = plank	Jah	280	14	170	1001570
20204223	4X6/6	Klass 1 = plank	Jah	490	17	210	1001570
20204233	4X10/10 RM	Klass 2 = kiuline	Jah	800	21	250	1001570
20204234	4X16/16 RM	Klass 2 = kiuline	Jah	1100	23	290	1001570

Konstruktsioon

Voolujuhi materjal	Vask
Juhi pind	Paljas
Juhi isolatsioonimaterjal	XLPE
Soonte tähistus vastavalt HD 308 S2	Jah
Kontsentriline juht	Vask
Välismantli materjal	Halogeenivaba polümeer
Nimipinge U0 [V]	600
Nimipinge U [V]	1000
UV-kindel	Jah

Kasutusomadused

Juhi suurim temperatuur [°C]	90
Soone lühisvoolu temperatuur (maks) [°C]	250
Min. töötemperatuur kohtkindlalt [°C]	-40
UV-kindel	Jah
Min. käsitlustemperatuur [°C]	-15
Painderaadius (loogika)	12x OD

Põlemisomadused

Tuld hülgav	Vastavalt EN 13501-6
Halogeenivaba	Jah
Tulereaktsiooni klass vastavalt EN 13501-6	Cca
Suitsu teke vastavalt EN 13501-6	s1
Põlevad tilgad/osakesed vastavalt EN 13501-6	d1
Happesus vastavalt EN 13501-6	a1
UV kindel	Jah

Elektrilised andmed 2 (10)

Tootenr.	Konstruktsioon	Soone takistus 20°C juures [Ohm/km]	Soone lühisvool (1s) [kA]	Koormusvool õhus [A]	Koormusvool pinnases [A]
20204225	2X1,5/1,5	12.1	0.2	24	26
20204227	2X2,5/2,5	7.41	0.4	33	35
20204221	2X6/6	3.08	0.9	56	57
20204235	2X10/10 RM	1.83	1.4	78	77
20204236	2X16/16 RM	1.15	2.2	104	100
20204229	4X1,5/1,5	12.1	0.2	24	26
20204231	4X2,5/2,5	7.41	0.4	33	35
20204223	4X6/6	3.08	0.9	56	57
20204233	4X10/10 RM	1.83	1.4	78	77
20204234	4X16/16 RM	1.15	2.2	104	100
