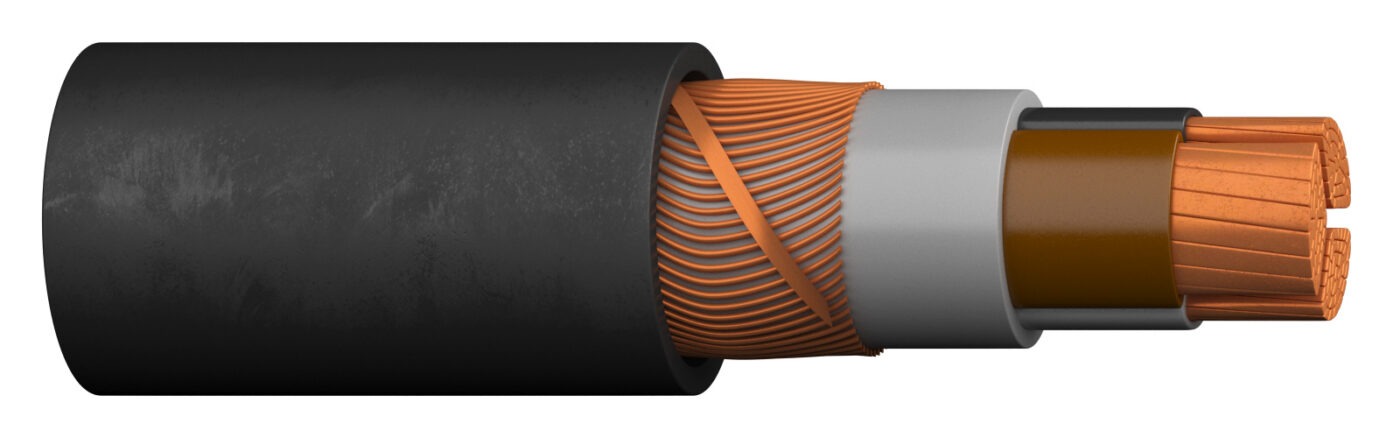

MCMK 1KV SECTOR
Kirjeldus
Kohtkindlaks paigalduseks sise- ja välistingimustes, ka pinnasesse ja ehitustaranditesse, näiteks valatuna betooni. Ei sobi paigaldamiseks EMC varjestust nõudvatesse tingimustesse (vt MCCMK).
Tooteinfo (18)
| Tootenr. | Konstruktsioon | Juhi kategooria | Koos kaitsejuhiga | Kaal [kg/km] | Välisläbimõõt, ligikaudne [mm] | Min. painderaadius paigaldusel [mm] | DoP nr. | Tooteleht |
|---|---|---|---|---|---|---|---|---|
| 20022421 | 3X25/16 | Klass 2 = kiuline | Jah | 1200 | 22 | 270 | 1000771 | |
| 20022422 | 3X35/16 | Klass 2 = kiuline | Jah | 1500 | 24 | 290 | 1000771 | |
| 20022423 | 3X50/25 | Klass 2 = kiuline | Jah | 2000 | 27 | 330 | 1000771 | |
| 20022424 | 3X70/35 | Klass 2 = kiuline | Jah | 2700 | 32 | 390 | 1000771 | |
| 20022425 | 3X95/50 | Klass 2 = kiuline | Jah | 3700 | 36 | 440 | 1000771 | |
| 20022426 | 3X120/70 | Klass 2 = kiuline | Jah | 4700 | 39 | 470 | 1000771 | |
| 20022427 | 3X150/70 | Klass 2 = kiuline | Jah | 5600 | 43 | 520 | 1000771 | |
| 20022428 | 3X185/95 | Klass 2 = kiuline | Jah | 7000 | 48 | 580 | 1000771 | |
| 20022429 | 3X240/120 | Klass 2 = kiuline | Jah | 9200 | 54 | 660 | 1000771 | |
| 20022432 | 4X25/16 | Klass 2 = kiuline | Jah | 1500 | 25 | 300 | 1000771 | |
| 20022433 | 4X35/16 | Klass 2 = kiuline | Jah | 1900 | 27 | 330 | 1000771 | |
| 20022434 | 4X50/25 | Klass 2 = kiuline | Jah | 2600 | 31 | 380 | 1000771 | |
| 20022435 | 4X70/35 | Klass 2 = kiuline | Jah | 3500 | 36 | 430 | 1000771 | |
| 20022436 | 4X95/50 | Klass 2 = kiuline | Jah | 4800 | 41 | 500 | 1000771 | |
| 20022437 | 4X120/70 | Klass 2 = kiuline | Jah | 6000 | 44 | 540 | 1000771 | |
| 20022438 | 4X150/70 | Klass 2 = kiuline | Jah | 7200 | 49 | 590 | 1000771 | |
| 20022439 | 4X185/95 | Klass 2 = kiuline | Jah | 9000 | 54 | 660 | 1000771 | |
| 20022440 | 4X240/120 | Klass 2 = kiuline | Jah | 12000 | 62 | 750 | 1000771 |
Konstruktsioon
| Voolujuhi materjal | Vask |
|---|---|
| Juhi pind | Paljas |
| Juhi isolatsioonimaterjal | Polüvinüülkloriid (PVC) |
| Soonte tähistus vastavalt HD 308 S2 | Jah |
| Kontsentriline juht | Vask |
| Välismantli materjal | Polüvinüülkloriid (PVC) |
| Nimipinge U0 [V] | 600 |
| Nimipinge U [V] | 1000 |
| UV-kindel | Jah |
Kasutusomadused
| Juhi suurim temperatuur [°C] | 70 |
|---|---|
| Soone lühisvoolu temperatuur (maks) [°C] | 160 |
| Min. töötemperatuur kohtkindlalt [°C] | -40 |
| UV-kindel | Jah |
| Min. käsitlustemperatuur [°C] | -15 |
| Painderaadius (loogika) | 12x OD |
Põlemisomadused
| Tuld hülgav | Vastavalt EN 13501-6 |
|---|---|
| Tulereaktsiooni klass vastavalt EN 13501-6 | Eca |
| UV kindel | Jah |
Elektrilised andmed 2 (18)
| Tootenr. | Konstruktsioon | Soone takistus 20°C juures [Ohm/km] | Soone lühisvool (1s) [kA] | Koormusvool õhus [A] | Koormusvool pinnases [A] | Tõmbejõud tõmbepeaga [N] | Tõmbejõud tõmbesukaga [N] |
|---|---|---|---|---|---|---|---|
| 20022421 | 3X25/16 | 0.727 | 2.8 | 107 | 130 | 3500 | 1500 |
| 20022422 | 3X35/16 | 0.524 | 4 | 134 | 160 | 5200 | 2100 |
| 20022423 | 3X50/25 | 0.387 | 5.7 | 162 | 190 | 7500 | 3000 |
| 20022424 | 3X70/35 | 0.268 | 8 | 208 | 240 | 10500 | 4200 |
| 20022425 | 3X95/50 | 0.193 | 10.9 | 252 | 285 | 14200 | 5700 |
| 20022426 | 3X120/70 | 0.153 | 13.7 | 292 | 325 | 20000 | 7200 |
| 20022427 | 3X150/70 | 0.124 | 17.2 | 338 | 370 | 20000 | 8500 |
| 20022428 | 3X185/95 | 0.0991 | 21.2 | 386 | 420 | 20000 | 8500 |
| 20022429 | 3X240/120 | 0.0754 | 27.5 | 456 | 480 | 20000 | 8500 |
| 20022432 | 4X25/16 | 0.727 | 2.8 | 107 | 130 | 5000 | 2000 |
| 20022433 | 4X35/16 | 0.524 | 4 | 134 | 160 | 7000 | 2800 |
| 20022434 | 4X50/25 | 0.387 | 5.7 | 162 | 190 | 10000 | 4000 |
| 20022435 | 4X70/35 | 0.268 | 8 | 208 | 240 | 14000 | 5600 |
| 20022436 | 4X95/50 | 0.193 | 10.9 | 252 | 285 | 19000 | 7600 |
| 20022437 | 4X120/70 | 0.153 | 13.7 | 292 | 325 | 20000 | 8500 |
| 20022438 | 4X150/70 | 0.124 | 17.2 | 338 | 370 | 20000 | 8500 |
| 20022439 | 4X185/95 | 0.0991 | 21.2 | 386 | 420 | 20000 | 8500 |
| 20022440 | 4X240/120 | 0.0754 | 27.5 | 456 | 480 | 20000 | 8500 |
