MCCMO-HF C-PRO 750V

Kirjeldus

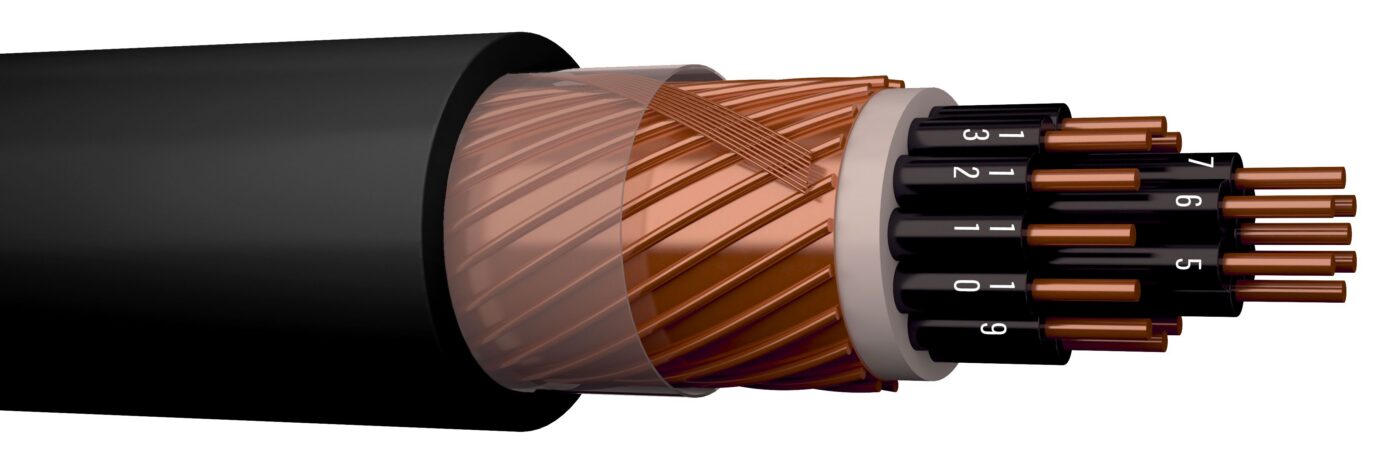

Halogeenivaba isekustuv EMC-varjega kontrollkaabel paigalduseks sise- ja välistingimustes. Sobib kasutamiseks olukordades, kus on vaja isoleeritud juhtmeid, mille suitsueraldus on tulekahju korral väike ja paikadesse kus vajatakse kaitset EMC häirete eest.

Avasta E Path: baltics.prysmian.com/ee/e-path

Tooteinfo (7)

Tootenr.	Konstruktsioon	Juhi kategooria	Koos kaitsejuhiga	Väliskatte värvus	Kaal [kg/km]	DoP nr.	Tooteleht
20220120	7X1,5	Klass 1 = plank	Jah	Must	350	1003488
20220122	7X2,5	Klass 1 = plank	Jah	Must	470	1003488
20220116	12X1,5	Klass 1 = plank	Jah	Must	500	1003488
20220118	12X2,5	Klass 1 = plank	Jah	Must	700	1003488
20223514	19X1,5	Klass 1 = plank	Jah	Must	630	1003488
20228264	19X2,5	Klass 1 = plank	Jah	Must	940	1003488
20232110	27X2,5	Klass 1 = plank	Jah	Must	1200	1003488

Konstruktsioon

Voolujuhi materjal	Vask
Juhi pind	Paljas
Juhi isolatsioonimaterjal	Polüolefiin
Välismantli materjal	Halogeenivaba polümeer

Kasutusomadused

Juhi suurim temperatuur [°C]	70
Soone lühisvoolu temperatuur (maks) [°C]	160
Min. töötemperatuur kohtkindlalt [°C]	-40
UV-kindel	Jah
Min. käsitlustemperatuur [°C]	-15
Painderaadius (loogika)	12x OD

Põlemisomadused

Tuld hülgav	Vastavalt EN 13501-6
Halogeenivaba	Jah
Tulereaktsiooni klass vastavalt EN 13501-6	Cca
Suitsu teke vastavalt EN 13501-6	s1
Põlevad tilgad/osakesed vastavalt EN 13501-6	d1
Happesus vastavalt EN 13501-6	a1
UV kindel	Jah

Mehhaanilised ja elektrilised andmed (7)

Tootenr.	Konstruktsioon	Välisläbimõõt, ligikaudne [mm]	Kaal [kg/km]	Soone takistus 20°C juures [Ohm/km]	Koormusvool [A]
20220120	7X1,5	15	350	12.1
20220122	7X2,5	17	470	7.41
20220116	12X1,5	18	500	12.1
20220118	12X2,5	21	700	7.41
20223514	19X1,5	21	630	12.1
20228264	19X2,5	24	940	7.41
20232110	27X2,5	28	1200	7.41
