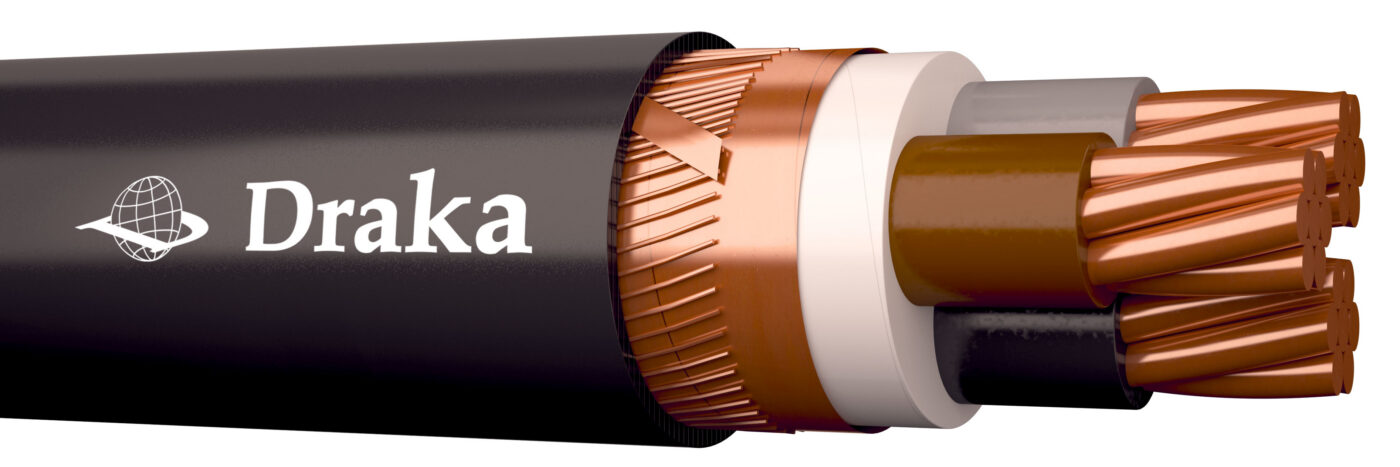

MCCMK-HF C-PRO 1KV

Kirjeldus

Halogeenivaba kaabel paigalduseks sise- ja välistingimustes. Sobib kasutamiseks olukordades, kus on vaja isoleeritud juhtmeid, mille suitsueraldus on tulekahju korral väike. Täiustatud EMC metallkate vastavalt EMC direktiivile. Paigaldamisel juhinduda vastavatest eeskirjadest.

Avasta E Path: baltics.prysmian.com/ee/e-path

Tooteinfo (18)

Tootenr.	Konstruktsioon	Juhi kategooria	Koos kaitsejuhiga	Kaal [kg/km]	Välisläbimõõt, ligikaudne [mm]	Min. painderaadius paigaldusel [mm]	DoP nr.	Tooteleht
20216054	2X1,5/1,5	Klass 1 = plank	Jah	190	12	150	1003352
20216055	2X2,5/2,5	Klass 1 = plank	Jah	230	13	160	1003352
20216056	2X4/4	Klass 1 = plank	Jah	300	14	180	1003352
20216057	2X6/6	Klass 1 = plank	Jah	380	15	190	1003352
20216060	2X10/10 RM	Klass 2 = kiuline	Jah	580	18	230	1003352
20216061	2X16/16 RM	Klass 2 = kiuline	Jah	820	21	250	1003352
20216062	3X1,5/1,5	Klass 1 = plank	Jah	200	12	150	1003352
20216067	3X2,5/2,5	Klass 1 = plank	Jah	250	13	160	1003352
20216058	3X4/4	Klass 1 = plank	Jah	340	15	180	1003352
20216069	3X6/6	Klass 1 = plank	Jah	420	16	190	1003352
20216064	3X10/10 RM	Klass 2 = kiuline	Jah	670	19	240	1003352
20216066	3X16/16 RM	Klass 2 = kiuline	Jah	950	22	270	1003352
20216070	4X1,5/1,5	Klass 1 = plank	Jah	230	13	160	1003352
20216074	4X2,5/2,5	Klass 1 = plank	Jah	290	14	170	1003352
20216059	4X4/4	Klass 1 = plank	Jah	400	16	200	1003352
20216075	4X6/6	Klass 1 = plank	Jah	500	17	210	1003352
20216071	4X10/10 RM	Klass 2 = kiuline	Jah	800	21	250	1003352
20216073	4X16/16 RM	Klass 2 = kiuline	Jah	1100	23	290	1003352

Konstruktsioon

Voolujuhi materjal	Vask
Juhi pind	Paljas
Juhi isolatsioonimaterjal	XLPE
Soonte tähistus vastavalt HD 308 S2	Jah
Ekraani ehitus	Metalliseeritud foolium
Ekraan	Jah
Ekraani materjal	Vask, paljas
Kontsentriline juht	Vask
Välismantli materjal	Halogeenivaba polümeer
Nimipinge U0 [V]	600
Nimipinge U [V]	1000
UV-kindel	Jah

Kasutusomadused

Juhi suurim temperatuur [°C]	90
Soone lühisvoolu temperatuur (maks) [°C]	250
Min. töötemperatuur kohtkindlalt [°C]	-40
UV-kindel	Jah
Min. käsitlustemperatuur [°C]	-15
Painderaadius (loogika)	12x OD

Põlemisomadused

Tuld hülgav	Vastavalt EN 13501-6
Halogeenivaba	Jah
Tulereaktsiooni klass vastavalt EN 13501-6	Cca
Suitsu teke vastavalt EN 13501-6	s1
Põlevad tilgad/osakesed vastavalt EN 13501-6	d1
Happesus vastavalt EN 13501-6	a1
UV kindel	Jah

Elektrilised andmed 2 (18)

Tootenr.	Konstruktsioon	Soone takistus 20°C juures [Ohm/km]	Soone lühisvool (1s) [kA]	Koormusvool õhus [A]	Koormusvool pinnases [A]
20216054	2X1,5/1,5	12.1	0.2	27	26
20216055	2X2,5/2,5	7.41	0.4	37	35
20216056	2X4/4	4.61	0	50	46
20216057	2X6/6	3.08	0.9	65	57
20216060	2X10/10 RM	1.83	1.4	89	77
20216061	2X16/16 RM	1.15	2.2	119	100
20216062	3X1,5/1,5	12.1	0.2	23	26
20216067	3X2,5/2,5	7.41	0.4	33	35
20216058	3X4/4	4.61	0	43	46
20216069	3X6/6	3.08	0.9	56	57
20216064	3X10/10 RM	1.83	1.4	78	77
20216066	3X16/16 RM	1.15	2.2	104	100
20216070	4X1,5/1,5	12.1	0.2	23	26
20216074	4X2,5/2,5	7.41	0.4	33	35
20216059	4X4/4	4.61	0	43	46
20216075	4X6/6	3.08	0.9	56	57
20216071	4X10/10 RM	1.83	1.4	78	77
20216073	4X16/16 RM	1.15	2.2	104	100
