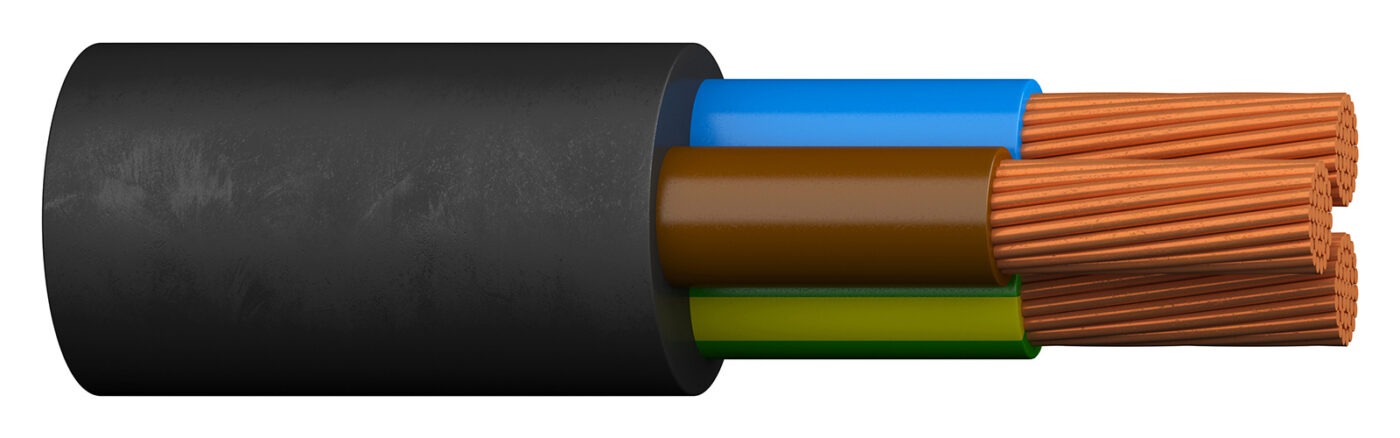

H05RR-F
Kirjeldus
Paindühenduste tegemiseks kodumajapidamistes, valgustite paigaldusel, käsi-kontrolllampidel jne. Samuti kasutatav vabalt rippuva kompaundusjuhtmena pistikkompaundustes, laua pistikupesades ja ja standardi EVS-HD 60364 järgsetel kohtkindlatel mootoritel. Kui võib tekkida oht mehhaanilisele koormuse tekkimisele, siis on soovitatav kasutada NWPK- või QWPK-tüüpi kaablit.
Tooteinfo (14)
| Tootenr. | Konstruktsioon | Juhi kategooria | Koos kaitsejuhiga | Väliskatte värvus | Kaal [kg/km] | DoP nr. | Tooteleht |
|---|---|---|---|---|---|---|---|
| 20121169 | 2X0.75 | Klass 5 = painduv | Ei | Must | 53 | ||
| 20114019 | 2X1 | Klass 5 = painduv | Ei | Must | 64 | ||
| 20113867 | 2X1.5 | Klass 5 = painduv | Ei | Must | 95 | ||
| 20125108 | 2X2.5 | Klass 5 = painduv | Ei | Must | 138 | ||
| 20113245 | 3G0.75 | Klass 5 = painduv | Jah | Must | 66 | ||
| 20125551 | 3G1 | Klass 5 = painduv | Jah | Punane | 76 | ||
| 20125032 | 3G1 | Klass 5 = painduv | Jah | Must | 76 | ||
| 20125045 | 3G1.5 | Klass 5 = painduv | Jah | Must | 113 | ||
| 20125120 | 3G2.5 | Klass 5 = painduv | Jah | Must | 167 | ||
| 20125039 | 4G1 | Klass 5 = painduv | Jah | Must | 92 | ||
| 20125093 | 4G1.5 | Klass 5 = painduv | Jah | Must | 143 | ||
| 20125167 | 4G2.5 | Klass 5 = painduv | Jah | Must | 210 | ||
| 20113244 | 5G1.5 | Klass 5 = painduv | Jah | Must | 171 | ||
| 20125182 | 5G2.5 | Klass 5 = painduv | Jah | Must | 259 |
Konstruktsioon
| Voolujuhi materjal | Vask |
|---|---|
| Juhi pind | Paljas |
| Juhi isolatsioonimaterjal | EPR rubber |
| Soonte tähistus vastavalt HD 308 S2 | Jah |
| Välismantli materjal | EPR rubber |
Kasutusomadused
| Juhi suurim temperatuur [°C] | 60 |
|---|---|
| Min. töötemperatuur kohtkindlalt [°C] | -25 |
| Min. käsitlustemperatuur [°C] | -25 |
Põlemisomadused
| Halogeenivaba | vastavalt IEC/EN 60754-1/2 |
|---|---|
| Halogeenivaba (vastavalt IEC 60754-2) | Jah |
Mehhaanilised ja elektrilised andmed (14)
| Tootenr. | Konstruktsioon | Välisläbimõõt, ligikaudne [mm] | Kaal [kg/km] | Soone takistus 20°C juures [Ohm/km] | Koormusvool [A] |
|---|---|---|---|---|---|
| 20121169 | 2X0.75 | 6 | 53 | 26.7 | 6 |
| 20114019 | 2X1 | 6.6 | 64 | 20 | 10 |
| 20113867 | 2X1.5 | 8 | 95 | 13.3 | 16 |
| 20125108 | 2X2.5 | 9.5 | 138 | 7.98 | 25 |
| 20113245 | 3G0.75 | 6.6 | 66 | 26.7 | 6 |
| 20125551 | 3G1 | 7 | 76 | 20 | 10 |
| 20125032 | 3G1 | 7 | 76 | 20 | 10 |
| 20125045 | 3G1.5 | 8.5 | 113 | 13.3 | 16 |
| 20125120 | 3G2.5 | 10.1 | 167 | 7.98 | 25 |
| 20125039 | 4G1 | 7.6 | 92 | 20 | 9 |
| 20125093 | 4G1.5 | 9.5 | 143 | 13.3 | 14 |
| 20125167 | 4G2.5 | 11.3 | 210 | 7.98 | 22 |
| 20113244 | 5G1.5 | 10.4 | 171 | 13.3 | 14 |
| 20125182 | 5G2.5 | 12.6 | 259 | 7.98 | 22 |
