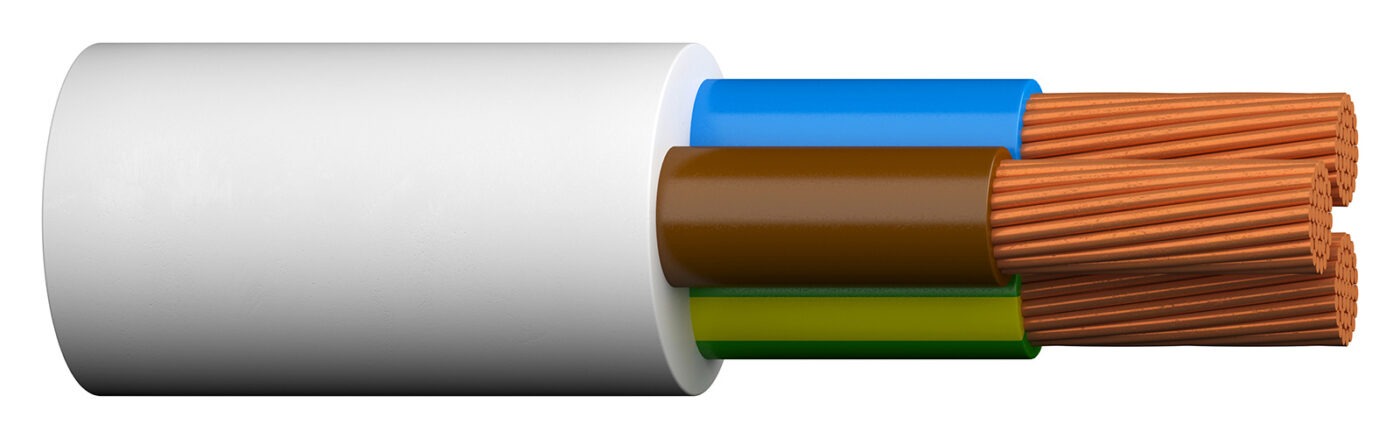

H03VV-F
Kirjeldus
Round light PVC flexible cable for indoors application. Can be used in dry premises, for light duties, for portable appliances. Installation of the product should only be carried out by personnel trained and qualified for electrical works. The product is designed according to recognized standards. Applicable rules of installation must be applied at all times.
Tooteinfo (5)
| Tootenr. | Konstruktsioon | Väliskatte värvus | Juhi kategooria | Koos kaitsejuhiga | Kaal [kg/km] | DoP nr. | Tooteleht |
|---|---|---|---|---|---|---|---|
| 20215019 | 2×0,75 | Must | Klass 5 = painduv | Ei | 44 | 1002515 | |
| 20215007 | 2×0,75 | Valge | Klass 5 = painduv | Ei | 44 | 1002515 | |
| 20215008 | 3G0,5 | Valge | Klass 5 = painduv | Jah | 43 | 1001543 | |
| 20215009 | 3G0,75 | Valge | Klass 5 = painduv | Jah | 53 | 1002515 | |
| 20215010 | 4G0,75 | Klass 5 = painduv | Jah | 65 | 1002515 |
Konstruktsioon
| Voolujuhi materjal | Vask |
|---|---|
| Juhi isolatsioonimaterjal | Polüvinüülkloriid (PVC) |
| Välismantli materjal | Polüvinüülkloriid (PVC) |
Kasutusomadused
| Nimipinge U0/U (Um) | 300/300 V |
|---|---|
| Juhi suurim temperatuur [°C] | 70 |
| Soone lühisvoolu temperatuur (maks) [°C] | 160 |
| Min. töötemperatuur kohtkindlalt [°C] | -15 |
| UV-kindel | Ei |
| Painderaadius (loogika) | 4 x D |
Põlemisomadused
| Tulereaktsiooni klass vastavalt EN 13501-6 | Eca |
|---|
Mehhaanilised ja elektrilised andmed (5)
| Tootenr. | Konstruktsioon | Välisläbimõõt, ligikaudne [mm] | Min. painderaadius paigaldusel [mm] | Soone takistus 20°C juures [Ohm/km] | Koormusvool õhus [A] |
|---|---|---|---|---|---|
| 20215019 | 2×0,75 | 5.4 | 30 | 26 | 6 |
| 20215007 | 2×0,75 | 5.4 | 30 | 26 | 6 |
| 20215008 | 3G0,5 | 5.3 | 30 | 39 | 3 |
| 20215009 | 3G0,75 | 5.7 | 30 | 26 | 6 |
| 20215010 | 4G0,75 | 6.2 | 35 | 6 |
