FXQJ-EMC PURE
Kirjeldus

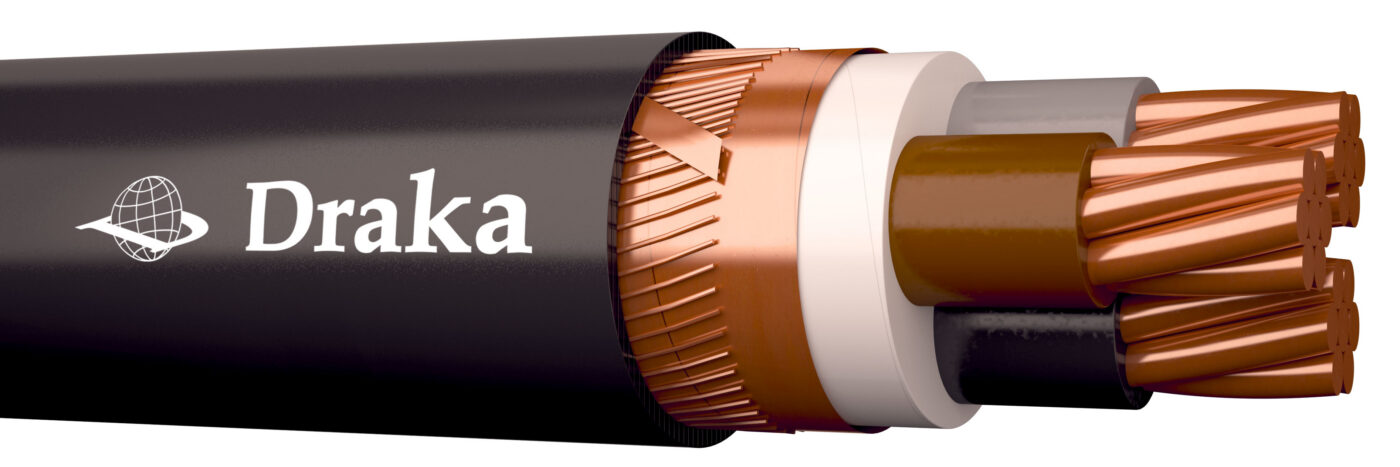

Halogeenivaba EMC-varjega jõukaabel paigalduseks sise- ja välistingimustes, otseses leegis eritab kaabel minimaalsel määral suitsu ja söövitavaid aurusid.
Tooteinfo (22)
| Tootenr. | Konstruktsioon | Juhi kategooria | Koos kaitsejuhiga | Kaal [kg/km] | Välisläbimõõt, ligikaudne [mm] | Min. painderaadius paigaldusel [mm] | DoP nr. | Tooteleht |
|---|---|---|---|---|---|---|---|---|
| 20197872 | 3X2,5/2,5 | Klass 2 = kiuline | Ei | 250 | 13 | 0 | 1003352 | |
| 20197879 | 3X4/4 | Klass 2 = kiuline | Ei | 342 | 14.82 | 0 | 1003352 | |
| 20197873 | 3X6/6 | Klass 2 = kiuline | Ei | 435 | 15.85 | 0 | 1003352 | |
| 20193394 | 3X25/16 | Klass 2 = kiuline | Ei | 1050 | 24 | 0 | 1000194 | |
| 20193395 | 3X35/16 | Klass 2 = kiuline | Ei | 1321 | 26 | 0 | 1000195 | |
| 20193396 | 3X50/25 | Klass 2 = kiuline | Ei | 1790 | 26 | 0 | 1000207 | |
| 20193397 | 3X70/35 | Klass 2 = kiuline | Ei | 2471 | 29 | 0 | 1000208 | |
| 20193398 | 3X95/50 | Klass 2 = kiuline | Ei | 3375 | 33 | 0 | 1000209 | |
| 20193399 | 3X120/70 | Klass 2 = kiuline | Ei | 4247 | 37 | 0 | 1000210 | |
| 20193401 | 3X185/95 | Klass 2 = kiuline | Ei | 6443 | 46 | 0 | 1000212 | |
| 20193402 | 3X240/120 | Klass 2 = kiuline | Ei | 8365 | 50 | 0 | 1000213 | |
| 20197871 | 4X2,5/2,5 | Klass 2 = kiuline | Jah | 288 | 13.89 | 0 | 1003352 | |
| 20197874 | 4X6/6 | Klass 2 = kiuline | Jah | 509 | 17 | 0 | 1003352 | |
| 20193404 | 4X25/16 | Klass 2 = kiuline | Jah | 1325 | 25 | 0 | 1000197 | |
| 20193405 | 4X35/16 | Klass 2 = kiuline | Jah | 1694 | 28 | 0 | 1000198 | |
| 20193406 | 4X50/25 | Klass 2 = kiuline | Jah | 2250 | 29 | 0 | 1000214 | |
| 20193407 | 4X70/35 | Klass 2 = kiuline | Jah | 3132 | 32 | 0 | 1000215 | |
| 20193408 | 4X95/50 | Klass 2 = kiuline | Jah | 4295 | 37 | 0 | 1000216 | |
| 20193409 | 4X120/70 | Klass 2 = kiuline | Jah | 5364 | 40 | 0 | 1000217 | |
| 20193410 | 4X150/70 | Klass 2 = kiuline | Jah | 6507 | 44 | 0 | 1000218 | |
| 20193411 | 4X185/95 | Klass 2 = kiuline | Jah | 8175 | 49 | 0 | 1000219 | |
| 20193412 | 4X240/120 | Klass 2 = kiuline | Jah | 10668 | 56 | 0 | 1000220 |
Konstruktsioon
| Voolujuhi materjal | Vask |
|---|---|
| Juhi pind | Paljas |
| Juhi isolatsioonimaterjal | XLPE |
| Ekraani ehitus | Traatekraan ja kontraspiraallint |
| Ekraan | Jah |
| Ekraani materjal | Vask, paljas |
| Kontsentriline juht | Vask |
| Välismantli materjal | Vähene suitsueraldus ja halogeenivaba |
| Nimipinge U0 [V] | 600 |
| Nimipinge U [V] | 1000 |
| Katsetuspinge [kV] | 15 |
Kasutusomadused
| Nimipinge U0/U (Um) | 0.6/1 (1.2) kV |
|---|---|
| Juhi suurim temperatuur [°C] | 90 |
| Min. töötemperatuur kohtkindlalt [°C] | -60 |
| Min. käsitlustemperatuur [°C] | -20 |
| Painderaadius (loogika) | When fixed: 8 x D<br> When installing: 12 x D<br> When plowing: 8 x D<br> |
Põlemisomadused
| Tuld hülgav | Vastavalt EN 13501-6 |
|---|---|
| Halogeenivaba | Jah |
| Tulereaktsiooni klass vastavalt EN 13501-6 | Dca |
| Suitsu teke vastavalt EN 13501-6 | s2 |
| Põlevad tilgad/osakesed vastavalt EN 13501-6 | d2 |
| Happesus vastavalt EN 13501-6 | a1 |
