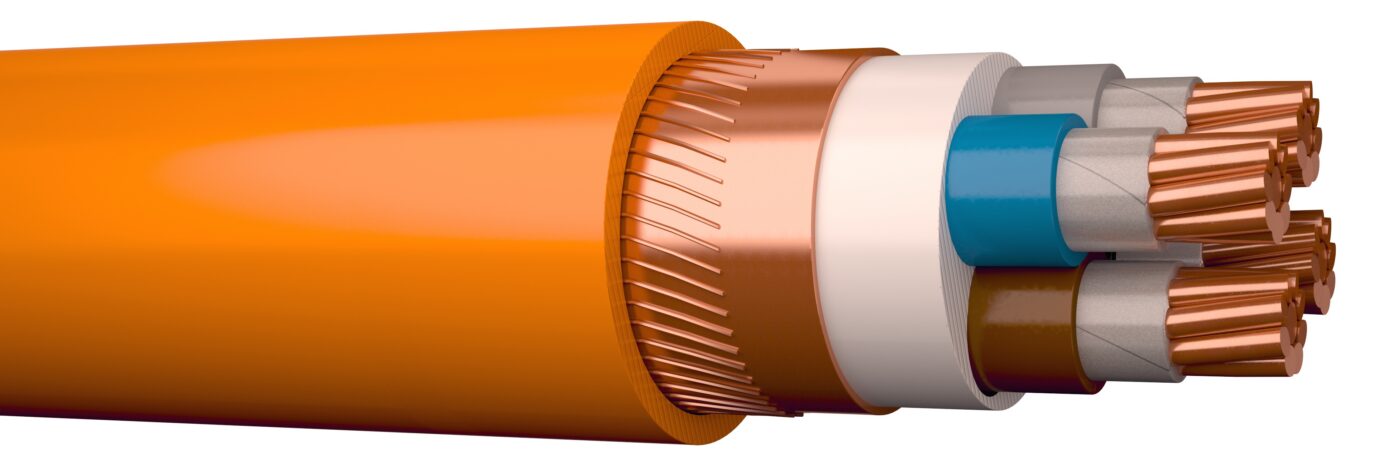

FIRETUF FRHF-EMC 1KV
Kirjeldus
Tulepüsiv halogeenivaba elektromagneetiliselt varjestatud jõukaabel. Jõukaabel püsivpaigaldustes, kus inimeste ohutuse tagamiseks peab kaabel ka tulekahju korral säilitama teatud aja jooksul oma toimivuse. Kasutamiseks nii sise- kui ka välistingimustes (välispaigaldusel on vajalik kaitse päikesekiirte eest). Tulekahju korral tekib vähe suitsu (hõlbustamaks evakuatsiooni) ning eralduvad gaasid ei kahjusta elektroonikaseadmeid.
Tooteinfo (27)
| Tootenr. | Konstruktsioon | Juhi kategooria | Koos kaitsejuhiga | Väliskatte värvus | Kaal [kg/km] | DoP nr. | Tooteleht |
|---|---|---|---|---|---|---|---|
| 20098051 | 2X1,5/1,5 | Klass 1 = plank | Jah | Oranž | 270 | ||
| 20098048 | 2X2,5/2,5 | Klass 1 = plank | Jah | Oranž | 320 | ||
| 20098054 | 2X6/6 | Klass 1 = plank | Jah | Oranž | 520 | ||
| 20098052 | 3X1,5/1,5 | Klass 1 = plank | Jah | Oranž | 300 | ||
| 20098049 | 3X2,5/2,5 | Klass 1 = plank | Jah | Oranž | 350 | ||
| 20098059 | 3X4/4 | Klass 1 = plank | Jah | Oranž | 460 | ||
| 20098055 | 3X6/6 | Klass 2 = kiuline | Jah | Oranž | 580 | ||
| 20098057 | 3X10/10 | Klass 2 = kiuline | Jah | Oranž | 830 | ||
| 20098058 | 3X16/16 | Klass 2 = kiuline | Jah | Oranž | 1150 | ||
| 20081184 | 3X25/16 | Klass 2 = kiuline | Jah | Oranž | 1650 | ||
| 20081185 | 3X35/16 | Klass 2 = kiuline | Jah | Oranž | 2050 | ||
| 20081186 | 3X50/25 | Klass 2 = kiuline | Jah | Oranž | 2250 | ||
| 20098053 | 4X1,5/1,5 | Klass 1 = plank | Jah | Oranž | 340 | ||
| 20098050 | 4X2,5/2,5 | Klass 1 = plank | Jah | Oranž | 400 | ||
| 20098062 | 4X4/4 | Klass 1 = plank | Jah | Oranž | 540 | ||
| 20098056 | 4X6/6 | Klass 2 = kiuline | Jah | Oranž | 680 | ||
| 20098060 | 4X10/10 | Klass 2 = kiuline | Jah | Oranž | 980 | ||
| 20098061 | 4X16/16 | Klass 2 = kiuline | Jah | Oranž | 1350 | ||
| 20077212 | 4X25/16 | Klass 2 = kiuline | Jah | Oranž | 2020 | ||
| 20077213 | 4X35/16 | Klass 2 = kiuline | Jah | Oranž | 2540 | ||
| 20080379 | 4X50/25 | Klass 2 = kiuline | Jah | Oranž | 3000 | ||
| 20080380 | 4X70/35 | Klass 2 = kiuline | Jah | Oranž | 4010 | ||
| 20080381 | 4X95/50 | Klass 2 = kiuline | Jah | Oranž | 5330 | ||
| 20080382 | 4X120/70 | Klass 2 = kiuline | Jah | Oranž | 6690 | ||
| 20081189 | 4X150/70 | Klass 2 = kiuline | Jah | Oranž | 8020 | ||
| 20081190 | 4X185/95 | Klass 2 = kiuline | Jah | Oranž | 9950 | ||
| 20081191 | 4X240/120 | Klass 2 = kiuline | Jah | Oranž | 12760 |
Konstruktsioon
| Voolujuhi materjal | Vask |
|---|---|
| Juhi pind | Paljas |
| Juhi isolatsioonimaterjal | Mica + XLPE |
| Soonte tähistus vastavalt HD 308 S2 | Jah |
| Välismantli materjal | Halogeenivaba polümeer |
Kasutusomadused
| Juhi suurim temperatuur [°C] | 90 |
|---|---|
| Soone lühisvoolu temperatuur (maks) [°C] | 250 |
| Min. töötemperatuur kohtkindlalt [°C] | -40 |
| UV-kindel | Mõõdukas |
| Min. käsitlustemperatuur [°C] | -15 |
| Painderaadius (loogika) | 12x OD (bending at final installation) |
Põlemisomadused
| Halogeenivaba | Jah |
|---|---|
| UV kindel | Jah |
Mehhaanilised ja elektrilised andmed (27)
| Tootenr. | Konstruktsioon | Välisläbimõõt, ligikaudne [mm] | Kaal [kg/km] | Soone takistus 20°C juures [Ohm/km] | Koormusvool [A] |
|---|---|---|---|---|---|
| 20098051 | 2X1,5/1,5 | 14 | 270 | 12.1 | |
| 20098048 | 2X2,5/2,5 | 15 | 320 | 7.41 | |
| 20098054 | 2X6/6 | 18 | 520 | 3.08 | |
| 20098052 | 3X1,5/1,5 | 15 | 300 | 12.1 | |
| 20098049 | 3X2,5/2,5 | 16 | 350 | 7.41 | |
| 20098059 | 3X4/4 | 17 | 460 | 4.61 | |
| 20098055 | 3X6/6 | 19 | 580 | 3.08 | |
| 20098057 | 3X10/10 | 22 | 830 | 1.83 | |
| 20098058 | 3X16/16 | 25 | 1150 | 1.15 | |
| 20081184 | 3X25/16 | 29 | 1650 | 0.727 | |
| 20081185 | 3X35/16 | 31 | 2050 | 0.524 | |
| 20081186 | 3X50/25 | 31 | 2250 | 0.387 | |
| 20098053 | 4X1,5/1,5 | 16 | 340 | 12.1 | |
| 20098050 | 4X2,5/2,5 | 17 | 400 | 7.41 | |
| 20098062 | 4X4/4 | 19 | 540 | 4.61 | |
| 20098056 | 4X6/6 | 21 | 680 | 3.08 | |
| 20098060 | 4X10/10 | 24 | 980 | 1.83 | |
| 20098061 | 4X16/16 | 27 | 1350 | 1.15 | |
| 20077212 | 4X25/16 | 32 | 2020 | 0.727 | |
| 20077213 | 4X35/16 | 34 | 2540 | 0.524 | |
| 20080379 | 4X50/25 | 36 | 3000 | 0.387 | |
| 20080380 | 4X70/35 | 40 | 4010 | 0.268 | |
| 20080381 | 4X95/50 | 45 | 5330 | 0.193 | |
| 20080382 | 4X120/70 | 50 | 6690 | 0.153 | |
| 20081189 | 4X150/70 | 54 | 8020 | 0.124 | |
| 20081190 | 4X185/95 | 60 | 9950 | 0.0991 | |
| 20081191 | 4X240/120 | 67 | 12760 | 0.0754 |
