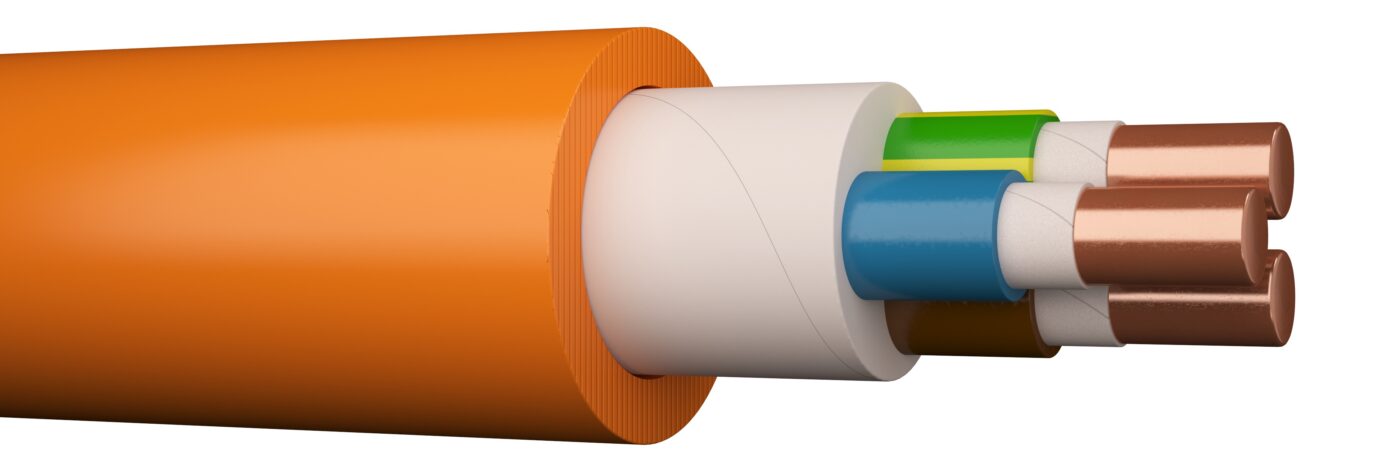

FIRETUF FRHF 500V

Kirjeldus

Vaskjuhtmetega tulepüsiv halogeenivaba jõukaabel. Kasutamiseks häire-, kontroll-, signaal- ja toitekaablina kohtkindlates paigaldistes, kus inimeste ohutuse tagamiseks peab kaabel ka tulekahju korral säilitama teatud aja jooksul oma toimivuse. Samuti kasutamiseks nt. tööstuslikes või kontoriseadmetes, kus rike võib põhjustada tõsise töökatkestuse. Välispaigaldusel on vajalik kaitse päikesekiirte eest.

Tooteinfo (8)

Tootenr.	Konstruktsioon	Juhi kategooria	Koos kaitsejuhiga	Väliskatte värvus	Kaal [kg/km]	DoP nr.	Tooteleht
20098137	2X1,5	Klass 1 = plank	Ei	Oranž	100
20098037	2X2,5	Klass 1 = plank	Ei	Oranž	130
20098036	3G1,5	Klass 1 = plank	Jah	Oranž	120
20098035	3G2.5	Klass 1 = plank	Jah	Oranž	160
20098039	4G1,5	Klass 1 = plank	Jah	Oranž	150
20098040	4G2,5	Klass 1 = plank	Jah	Oranž	190
20098041	5G1,5	Klass 1 = plank	Jah	Oranž	190
20098043	5G2,5	Klass 1 = plank	Jah	Oranž	250

Konstruktsioon

Voolujuhi materjal	Vask
Juhi pind	Paljas
Juhi isolatsioonimaterjal	Mica + XLPE
Soonte tähistus vastavalt HD 308 S2	Jah
Välismantli materjal	Halogeenivaba polümeer
Tulepüsiv kiht (soon)	Jah

Kasutusomadused

Juhi suurim temperatuur [°C]	90
Soone lühisvoolu temperatuur (maks) [°C]	250
Min. töötemperatuur kohtkindlalt [°C]	-40
UV-kindel	Ei
Min. käsitlustemperatuur [°C]	-15
Painderaadius (loogika)	10x OD

Põlemisomadused

Halogeenivaba	Jah

Mehhaanilised ja elektrilised andmed (8)

Tootenr.	Toote nimi	Välisläbimõõt, ligikaudne [mm]	Kaal [kg/km]	Soone takistus 20°C juures [Ohm/km]	Koormusvool [A]
20098137	FIRETUF FRHF 2X1,5	10	100	12.1	15
20098037	FIRETUF FRHF 2X2,5	11	130	7.41	20
20098036	FIRETUF FRHF 3G1,5	10	120	12.1	15
20098035	FIRETUF FRHF 3G2,5	11	160	7.41	20
20098039	FIRETUF FRHF 4G1,5	11	150	12.1	14
20098040	FIRETUF FRHF 4G2,5	12	190	7.41	19
20098041	FIRETUF FRHF 5G1,5	12	190	12.1	14
20098043	FIRETUF FRHF 5G2,5	13	250	7.41	19
