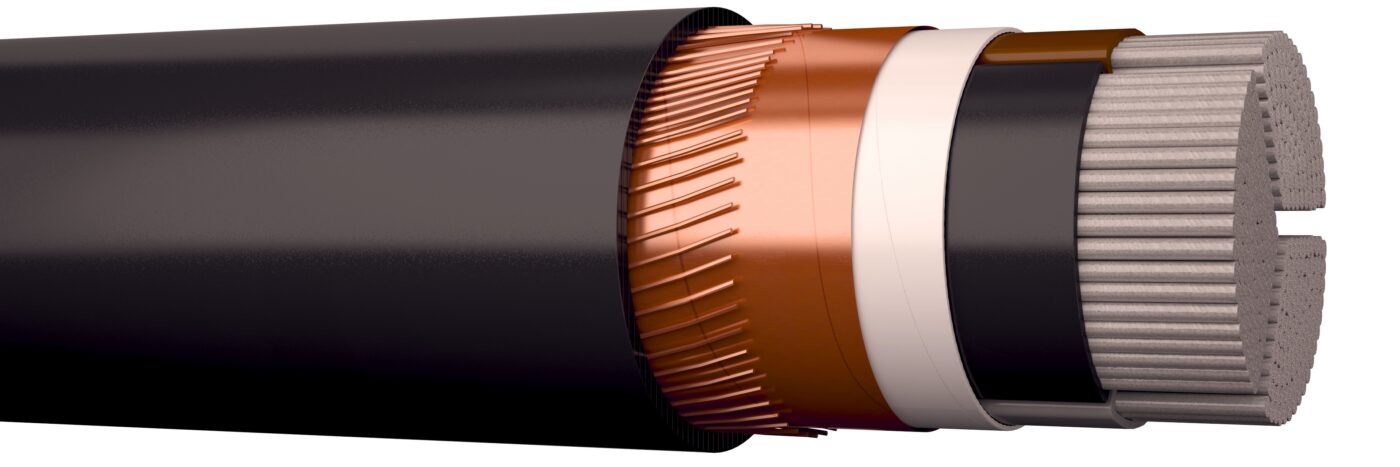

AXQJ-EMC PURE
Kirjeldus
Halogeenivaba vähese suitsueraldusega EMC-varjega alumiiniumsoonte ja vasest konsentrilise kaitsemaandusjuhiga jõukaabel.
Tooteinfo (8)
| Tootenr. | Konstruktsioon | Juhi kategooria | Koos kaitsejuhiga | Kaal [kg/km] | Välisläbimõõt, ligikaudne [mm] | Min. painderaadius paigaldusel [mm] | DoP nr. | Tooteleht |
|---|---|---|---|---|---|---|---|---|
| 20212860 | 3×50/16 | Klass 2 = kiuline | Ei | 840 | 26 | 320 | 1001573 | |
| 20212861 | 3×95/35 | Klass 2 = kiuline | Ei | 1500 | 33 | 400 | 1001574 | |
| 20212862 | 3×150/50 | Klass 2 = kiuline | Ei | 2200 | 40 | 480 | 1001575 | |
| 20212863 | 3×240/70 | Klass 2 = kiuline | Ei | 3400 | 50 | 600 | 1001576 | |
| 20212865 | 4×50/16 | Klass 2 = kiuline | Jah | 1000 | 29 | 350 | 1001577 | |
| 20212866 | 4×95/35 | Klass 2 = kiuline | Jah | 1900 | 37 | 450 | 1001578 | |
| 20212867 | 4×150/50 | Klass 2 = kiuline | Jah | 2700 | 44 | 530 | 1001579 | |
| 20212868 | 4×240/70 | Klass 2 = kiuline | Jah | 4200 | 55 | 660 | 1001890 |
Konstruktsioon
| Voolujuhi materjal | Alumiinium |
|---|---|
| Juhi pind | Paljas |
| Juhi isolatsioonimaterjal | XLPE |
| Soonte tähistus vastavalt HD 308 S2 | Jah |
| Ekraani ehitus | Metall-lint ja traadid |
| Ekraan | Jah |
| Ekraani materjal | Vask, paljas |
| Kontsentriline juht | Vask |
| Välismantli materjal | Vähene suitsueraldus ja halogeenivaba |
| Nimipinge U0 [V] | 600 |
| Nimipinge U [V] | 1000 |
| Katsetuspinge [kV] | 15 |
| UV-kindel | Jah |
Kasutusomadused
| Nimipinge U0/U (Um) | 0.6/1 (1.2) kV |
|---|---|
| Juhi suurim temperatuur [°C] | 90 |
| Min. töötemperatuur kohtkindlalt [°C] | -60 |
| UV-kindel | Jah |
| Min. käsitlustemperatuur [°C] | -20 |
| Painderaadius (loogika) | Fixed installation: 8 x D <br> During handling: 12 x D<br> |
Põlemisomadused
| Halogeenivaba | Jah |
|---|---|
| Tulereaktsiooni klass vastavalt EN 13501-6 | Dca |
| Suitsu teke vastavalt EN 13501-6 | s2 |
| Põlevad tilgad/osakesed vastavalt EN 13501-6 | d2 |
| Happesus vastavalt EN 13501-6 | a1 |
| UV kindel | Jah |
