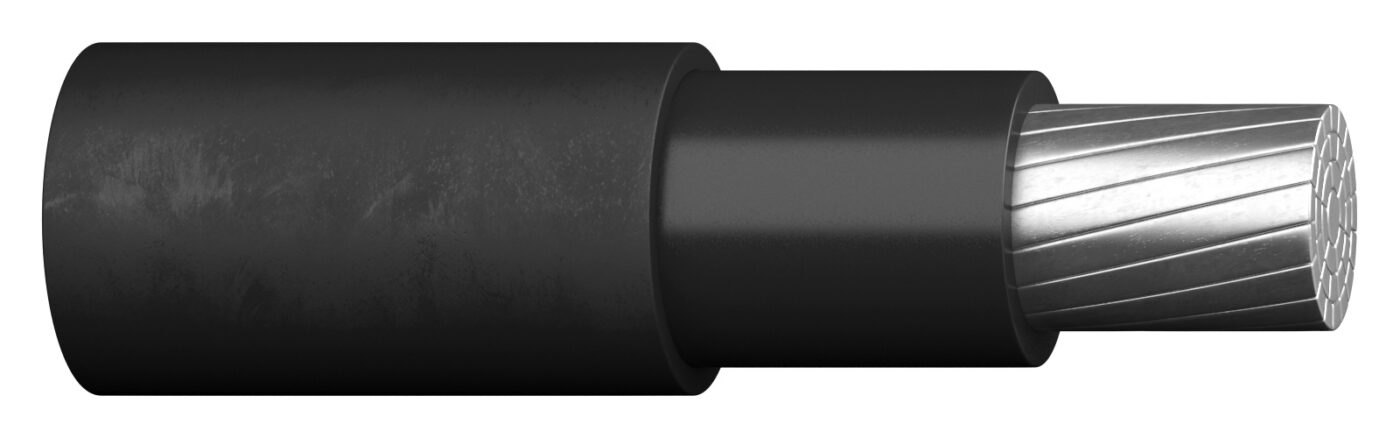

AXPK-PLUS 1-sooneline
Kirjeldus
Keerutatud ja tihendatud alumiiniumjuhtmetega maakaabel. Kohtkindlaks paigalduseks sise- ja välistingimustes. AXPK-PLUS on halogeenivaba.
Tooteinfo (4)
| Tootenr. | Konstruktsioon | Juhi kategooria | Koos kaitsejuhiga | Kaal [kg/km] | Välisläbimõõt, ligikaudne [mm] | Min. painderaadius paigaldusel [mm] | DoP nr. | Tooteleht |
|---|---|---|---|---|---|---|---|---|
| 20079322 | 1×300 | Klass 2 = kiuline | Ei | 1090 | 29 | 430 | 1005955 | |
| 20158714 | 1×400 | Klass 2 = kiuline | Ei | 1340 | 32 | 470 | 1005955 | |
| 20079320 | 1×500 | Klass 2 = kiuline | Ei | 1730 | 35 | 520 | 1005955 | |
| 20079319 | 1×800 | Klass 2 = kiuline | Ei | 2790 | 44 | 660 | 1005955 |
Konstruktsioon
| Voolujuhi materjal | Alumiinium |
|---|---|
| Juhi pind | Paljas |
| Juhi isolatsioonimaterjal | XLPE |
| Välismantli materjal | Halogeenivaba polümeer |
| Nimipinge U0 [V] | 600 |
| Nimipinge U [V] | 1000 |
| UV-kindel | Jah |
Kasutusomadused
| Juhi suurim temperatuur [°C] | 90 |
|---|---|
| UV-kindel | Jah |
| Min. käsitlustemperatuur [°C] | -20 |
| Painderaadius (loogika) | 15xD |
Põlemisomadused
| Tuld hülgav | Vastavalt EN/IEC 60332-1-2 |
|---|---|
| Halogeenivaba | Jah |
| Tulereaktsiooni klass vastavalt EN 13501-6 | Eca |
| UV kindel | Jah |
Mehhaanilised andmed (4)
| Tootenr. | Konstruktsioon | Voolujuhi kuju | Välisläbimõõt, ligikaudne [mm] | Min. painderaadius lõplikul paigaldusel [mm] | Min. painderaadius paigaldusel [mm] |
|---|---|---|---|---|---|
| 20079322 | 1×300 | Ümar | 29 | 300 | 430 |
| 20158714 | 1×400 | Ümar | 32 | 330 | 470 |
| 20079320 | 1×500 | Ümar | 35 | 370 | 520 |
| 20079319 | 1×800 | Ümar | 44 | 460 | 660 |
Elektrilised andmed 2 (4)
| Tootenr. | Konstruktsioon | Soone takistus 20°C juures [Ohm/km] | Soone lühisvool (1s) [kA] | Koormusvool [A] | Koormusvool õhus [A] |
|---|---|---|---|---|---|
| 20079322 | 1×300 | 0.1 | 28.2 | 460 | 569 |
| 20158714 | 1×400 | 0.0778 | 37.8 | 558 | 689 |
| 20079320 | 1×500 | 0.0605 | 47 | 647 | 800 |
| 20079319 | 1×800 | 0.0367 | 74.4 | 830 | 1050 |
