AXMK-HF C-PRO 1KV
Kirjeldus

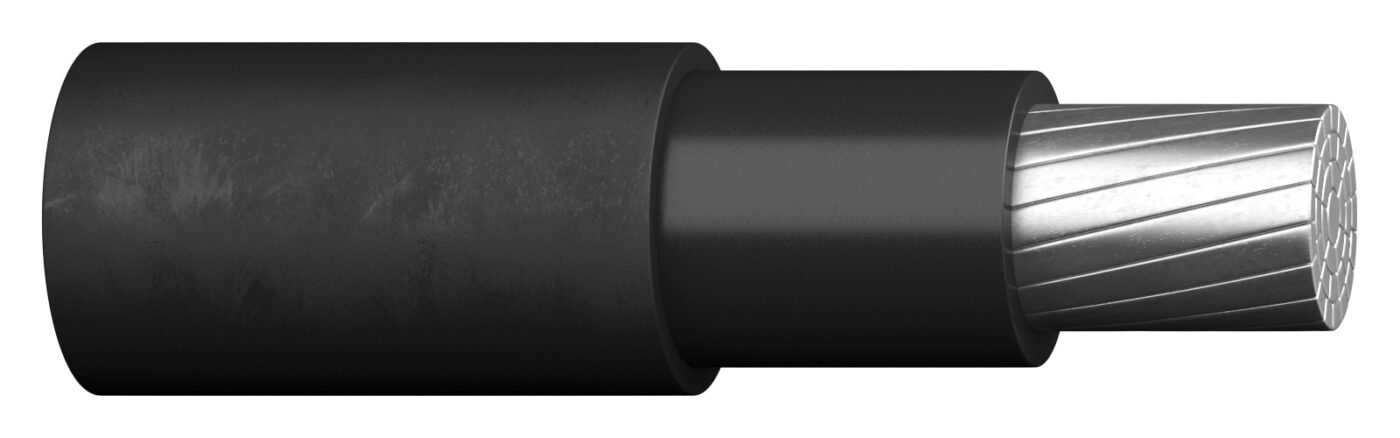

Keerutatud ja tihendatud alumiiniumjuhtmetega maakaabel. Kohtkindlaks paigalduseks sise- ja välistingimustes.
Avasta E Path: baltics.prysmian.com/ee/e-path
Tooteinfo (2)
| Tootenr. | Konstruktsioon | Juhi kategooria | Koos kaitsejuhiga | Kaal [kg/km] | Välisläbimõõt, ligikaudne [mm] | Min. painderaadius paigaldusel [mm] | DoP nr. | Tooteleht |
|---|---|---|---|---|---|---|---|---|
| 20221178 | 1×300 | Klass 2 = kiuline | Ei | 1200 | 29 | 0 | 1003960 | |
| 20223093 | 1×800 | Klass 2 = kiuline | Ei | 3000 | 44 | 0 | 1005695 |
Konstruktsioon
| Voolujuhi materjal | Alumiinium |
|---|---|
| Juhi pind | Paljas |
| Juhi isolatsioonimaterjal | XLPE |
| Välismantli materjal | Halogeenivaba polümeer |
| Nimipinge U0 [V] | 600 |
| Nimipinge U [V] | 1000 |
| UV-kindel | Jah |
Kasutusomadused
| Juhi suurim temperatuur [°C] | 90 |
|---|---|
| Soone lühisvoolu temperatuur (maks) [°C] | 250 |
| Min. töötemperatuur kohtkindlalt [°C] | -40 |
| UV-kindel | Jah |
| Min. käsitlustemperatuur [°C] | -20 |
| Painderaadius (loogika) | 15x OD |
Põlemisomadused
| Tuld hülgav | Vastavalt EN 13501-6 |
|---|---|
| Halogeenivaba | Jah |
| Tulereaktsiooni klass vastavalt EN 13501-6 | Cca |
| Suitsu teke vastavalt EN 13501-6 | s1 |
| Põlevad tilgad/osakesed vastavalt EN 13501-6 | d1 |
| Happesus vastavalt EN 13501-6 | a1 |
| UV kindel | Jah |
Mehhaanilised andmed (2)
| Tootenr. | Konstruktsioon | Voolujuhi kuju | Välisläbimõõt, ligikaudne [mm] | Min. painderaadius lõplikul paigaldusel [mm] | Min. painderaadius paigaldusel [mm] |
|---|---|---|---|---|---|
| 20221178 | 1×300 | Ümar | 29 | 440 | 0 |
| 20223093 | 1×800 | Ümar | 44 | 680 | 0 |
Elektrilised andmed 2 (2)
| Tootenr. | Konstruktsioon | Soone takistus 20°C juures [Ohm/km] | Soone lühisvool (1s) [kA] | Koormusvool [A] | Koormusvool õhus [A] |
|---|---|---|---|---|---|
| 20221178 | 1×300 | 0.1 | 28.3 | 0 | |
| 20223093 | 1×800 | 0.0367 | 75.6 | 0 |
