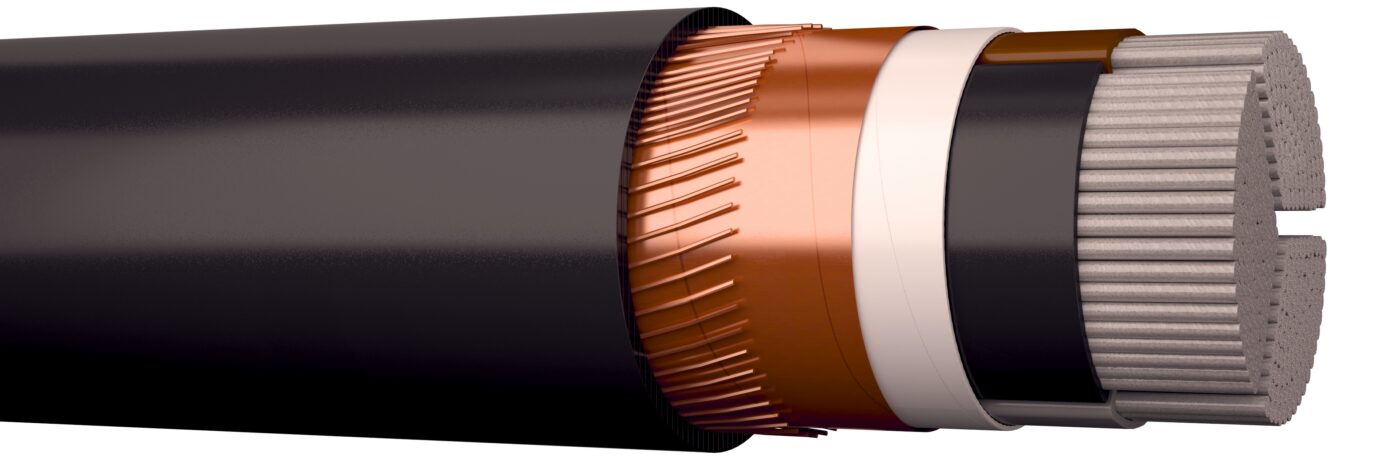

AXCCMK-HF C-PRO
Kirjeldus
Halogeenivaba kaabel kohtkindlaks paigalduseks sise- ja välistingimustes ning pinnasesse. Samuti sobib paigaldamiseks ehitustarinditesse, näiteks otse betooni. Tulekahju korral tekib vähe suitsu (hõlbustamaks evakuatsiooni) ning eralduvad gaasid ei kahjusta elektroonikaseadmeid.
Avasta E Path: baltics.prysmian.com/ee/e-path
Tooteinfo (5)
| Tootenr. | Konstruktsioon | Juhi kategooria | Koos kaitsejuhiga | Kaal [kg/km] | Välisläbimõõt, ligikaudne [mm] | Min. painderaadius paigaldusel [mm] | DoP nr. | Tooteleht |
|---|---|---|---|---|---|---|---|---|
| 20205637 | 3X70/21 | Klass 2 = kiuline | Jah | 1200 | 29 | 0 | 1001451 | |
| 20205638 | 3X120/41 | Klass 2 = kiuline | Jah | 2100 | 38 | 0 | 1001451 | |
| 20205639 | 3X185/57 | Klass 2 = kiuline | Jah | 3000 | 46 | 0 | 1001451 | |
| 20205640 | 3X240/72 | Klass 2 = kiuline | Jah | 3900 | 51 | 0 | 1001451 | |
| 20205641 | 3X300/88 | Klass 2 = kiuline | Jah | 4700 | 56 | 0 | 1001451 |
Konstruktsioon
| Voolujuhi materjal | Alumiinium |
|---|---|
| Juhi isolatsioonimaterjal | XLPE |
| Soonte tähistus vastavalt HD 308 S2 | Jah |
| Kontsentriline juht | Vask |
| Välismantli materjal | Halogeenivaba polümeer |
| Nimipinge U0 [V] | 600 |
| Nimipinge U [V] | 1000 |
| UV-kindel | Jah |
Kasutusomadused
| Juhi suurim temperatuur [°C] | 90 |
|---|---|
| Soone lühisvoolu temperatuur (maks) [°C] | 250 |
| Min. töötemperatuur kohtkindlalt [°C] | -40 |
| UV-kindel | Jah |
| Min. käsitlustemperatuur [°C] | -15 |
| Painderaadius (loogika) | 12x OD |
Põlemisomadused
| Tuld hülgav | Vastavalt EN 13501-6 |
|---|---|
| Halogeenivaba | Jah |
| Tulereaktsiooni klass vastavalt EN 13501-6 | Cca |
| Suitsu teke vastavalt EN 13501-6 | s1 |
| Põlevad tilgad/osakesed vastavalt EN 13501-6 | d1 |
| Happesus vastavalt EN 13501-6 | a1 |
| UV kindel | Jah |
Mehhaanilised andmed (5)
| Tootenr. | Konstruktsioon | Voolujuhi kuju | Välisläbimõõt, ligikaudne [mm] | Min. painderaadius lõplikul paigaldusel [mm] | Min. painderaadius paigaldusel [mm] |
|---|---|---|---|---|---|
| 20205637 | 3X70/21 | Sektorikujuline | 29 | 235 | 0 |
| 20205638 | 3X120/41 | Sektorikujuline | 38 | 305 | 0 |
| 20205639 | 3X185/57 | Sektorikujuline | 46 | 370 | 0 |
| 20205640 | 3X240/72 | Sektorikujuline | 51 | 410 | 0 |
| 20205641 | 3X300/88 | Sektorikujuline | 56 | 450 | 0 |
Elektrilised andmed 2 (5)
| Tootenr. | Konstruktsioon | Soone takistus 20°C juures [Ohm/km] | Soone lühisvool (1s) [kA] | Koormusvool [A] | Koormusvool õhus [A] |
|---|---|---|---|---|---|
| 20205637 | 3X70/21 | 0.443 | 6.7 | 194 | |
| 20205638 | 3X120/41 | 0.253 | 11.4 | 274 | |
| 20205639 | 3X185/57 | 0.164 | 17.5 | 361 | |
| 20205640 | 3X240/72 | 0.125 | 22.6 | 425 | |
| 20205641 | 3X300/88 | 0.1 | 28.2 | 490 |
