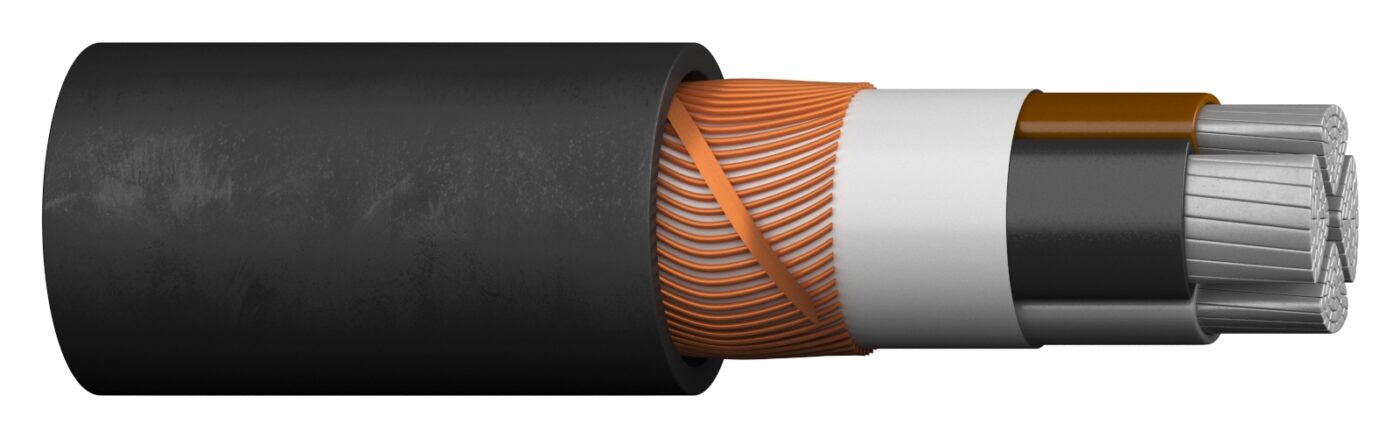

AMCMK 1 kV PEX
Kirjeldus
Jõukaabel kohtkindlaks paigalduseks sise- ja välistingimustes ning pinnasesse. Samuti sobib paigaldamiseks ehitustarinditesse, näiteks otse betooni. Ei sobi paigaldamiseks EMC varjestust nõudvatesse tingimustesse (vt AXCCMK).
Tooteinfo (20)
| Tootenr. | Konstruktsioon | Juhi kategooria | Koos kaitsejuhiga | Kaal [kg/km] | Välisläbimõõt, ligikaudne [mm] | Min. painderaadius paigaldusel [mm] | DoP nr. | Tooteleht |
|---|---|---|---|---|---|---|---|---|
| 20297186 | 3X25/16 | Klass 2 = kiuline | Jah | 620 | 24 | 270 | 1009601 | |
| 20263217 | 3X35/16 | Klass 2 = kiuline | Jah | 710 | 24 | 270 | 1009601 | |
| 20297187 | 3X50/16 | Klass 2 = kiuline | Jah | 860 | 26 | 300 | 1009601 | |
| 20297188 | 3X70/21 | Klass 2 = kiuline | Jah | 1200 | 30 | 340 | 1009601 | |
| 20297189 | 3X95/29 | Klass 2 = kiuline | Jah | 1600 | 34 | 380 | 1009601 | |
| 20297190 | 3X120/41 | Klass 2 = kiuline | Jah | 2000 | 38 | 430 | 1009601 | |
| 20297191 | 3X150/41 | Klass 2 = kiuline | Jah | 2300 | 42 | 480 | 1009601 | |
| 20285035 | 3X16/10 | Klass 1 = plank | Jah | 440 | 21 | 230 | 1009601 | |
| 20297192 | 3X185/57 | Klass 2 = kiuline | Jah | 3000 | 46 | 530 | 1009601 | |
| 20297193 | 3X240/72 | Klass 2 = kiuline | Jah | 3800 | 51 | 590 | 1009601 | |
| 20297194 | 4X16/10 | Klass 1 = plank | Jah | 510 | 22 | 250 | 1009601 | |
| 20285036 | 4X25/16 | Klass 2 = kiuline | Jah | 730 | 26 | 300 | 1009601 | |
| 20297195 | 4X35/16 | Klass 2 = kiuline | Jah | 860 | 26 | 300 | 1009601 | |
| 20297196 | 4X50/16 | Klass 2 = kiuline | Jah | 1100 | 29 | 340 | 1009601 | |
| 20297197 | 4X70/21 | Klass 2 = kiuline | Jah | 1500 | 34 | 380 | 1009601 | |
| 20297198 | 4X95/29 | Klass 2 = kiuline | Jah | 1900 | 37 | 430 | 1009601 | |
| 20297199 | 4X120/41 | Klass 2 = kiuline | Jah | 2500 | 43 | 490 | 1009601 | |
| 20297200 | 4X150/41 | Klass 2 = kiuline | Jah | 2900 | 47 | 540 | 1009601 | |
| 20297201 | 4X185/57 | Klass 2 = kiuline | Jah | 3600 | 52 | 600 | 1009601 | |
| 20263218 | 4X240/72 | Klass 2 = kiuline | Jah | 4600 | 58 | 670 | 1009601 |
Konstruktsioon
| Voolujuhi materjal | Alumiinium |
|---|---|
| Juhi pind | Paljas |
| Juhi isolatsioonimaterjal | XLPE |
| Soonte tähistus vastavalt HD 308 S2 | Jah |
| Kontsentriline juht | Vask |
| Välismantli materjal | Polüvinüülkloriid (PVC) |
| Nimipinge U0 [V] | 600 |
| Nimipinge U [V] | 1000 |
| UV-kindel | Jah |
Kasutusomadused
| Nimipinge U0/U (Um) | 0.6/1 (1.2) kV |
|---|---|
| Juhi suurim temperatuur [°C] | 70 |
| Soone lühisvoolu temperatuur (maks) [°C] | 160 |
| Min. töötemperatuur kohtkindlalt [°C] | -40 |
| UV-kindel | Jah |
| Min. käsitlustemperatuur [°C] | -15 |
| Painderaadius (loogika) | 12x OD |
Põlemisomadused
| Tuld hülgav | Vastavalt EN 13501-6 |
|---|---|
| Tulereaktsiooni klass vastavalt EN 13501-6 | Eca |
| UV kindel | Jah |
Elektrilised andmed 2 (20)
| Tootenr. | Konstruktsioon | Soone takistus 20°C juures [Ohm/km] | Soone lühisvool (1s) [kA] | Koormusvool õhus [A] | Koormusvool pinnases [A] | Tõmbejõud tõmbepeaga [N] | Tõmbejõud tõmbesukaga [N] |
|---|---|---|---|---|---|---|---|
| 20297186 | 3X25/16 | 1.2 | 1.9 | 83 | 100 | 2200 | 1100 |
| 20263217 | 3X35/16 | 0.868 | 2.6 | 102 | 125 | 3100 | 1500 |
| 20297187 | 3X50/16 | 0.641 | 3.8 | 124 | 150 | 4500 | 2200 |
| 20297188 | 3X70/21 | 0.443 | 5.3 | 159 | 185 | 6300 | 3100 |
| 20297189 | 3X95/29 | 0.32 | 7.2 | 194 | 220 | 8500 | 4200 |
| 20297190 | 3X120/41 | 0.253 | 9.1 | 225 | 255 | 10800 | 5400 |
| 20297191 | 3X150/41 | 0.206 | 11.4 | 260 | 280 | 13500 | 6700 |
| 20285035 | 3X16/10 | 1.91 | 1.2 | 65 | 78 | 1400 | 700 |
| 20297192 | 3X185/57 | 0.164 | 14 | 297 | 330 | 16600 | 8300 |
| 20297193 | 3X240/72 | 0.125 | 18.2 | 350 | 375 | 20000 | 8500 |
| 20297194 | 4X16/10 | 1.91 | 1.2 | 65 | 78 | 1900 | 900 |
| 20285036 | 4X25/16 | 1.2 | 1.9 | 83 | 100 | 3000 | 1500 |
| 20297195 | 4X35/16 | 0.868 | 2.6 | 102 | 125 | 4200 | 2100 |
| 20297196 | 4X50/16 | 0.641 | 3.8 | 124 | 150 | 6000 | 3000 |
| 20297197 | 4X70/21 | 0.443 | 5.3 | 159 | 185 | 8400 | 4200 |
| 20297198 | 4X95/29 | 0.32 | 7.2 | 194 | 220 | 11400 | 5700 |
| 20297199 | 4X120/41 | 0.253 | 9.1 | 225 | 255 | 14400 | 7200 |
| 20297200 | 4X150/41 | 0.206 | 11.4 | 260 | 280 | 18000 | 8500 |
| 20297201 | 4X185/57 | 0.164 | 14 | 297 | 330 | 20000 | 8500 |
| 20263218 | 4X240/72 | 0.125 | 18.2 | 350 | 375 | 20000 | 8500 |
